温馨提醒：图片仅供参考，商品以实物为准

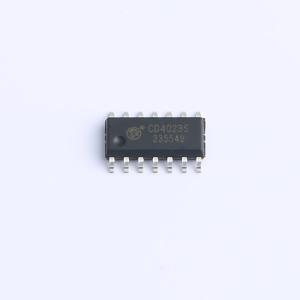

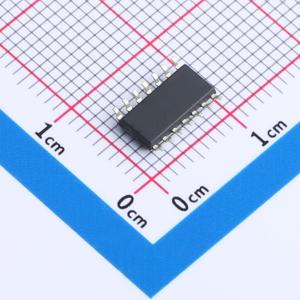

CD4023S
三输入与非门集成电路
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- CD4023是一款采用先进CMOS技术设计的低功耗，宽工作电压范围的三输入与非门集成电路。它内部集成3组相互独立的三输入与非门电路，输入输出设计有缓冲器，具有良好的抗干扰能力和驱动能力。
- 品牌名称
- GR(国睿)
- 商品型号
- CD4023S
- 商品编号
- C19818879
- 商品封装
- SOP-14
- 包装方式
- 编带
- 商品毛重
- 0.16克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 与非门 | |
| 通道数 | 3 | |
| 工作电压 | 3V~15V | |
| 静态电流(Iq) | 1uA | |
| 灌电流(IOL) | 17mA | |
| 拉电流(IOH) | 10mA | |
| 输入高电平(VIH) | 3.5V~11V |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | 1.5V~4V | |
| 输出高电平(VOH) | 4.95V~14.95V | |
| 输出低电平(VOL) | 50mV | |
| 系列 | CD4系列 | |
| 传播延迟(tpd) | 40ns@15V,51pF | |
| 工作温度 | 0℃~+60℃ | |
| 输入通道数 | 3 | |
| 功能特性 | - |
商品概述
CD4023是一款采用先进CMOS技术设计的低功耗、宽工作电压范围的三输入与非门集成电路。它内部集成3组相互独立的三输入与非门电路，输入输出设计有缓冲器，具有良好的抗干扰能力和驱动能力。
商品特性
- 低输入电流：IIN ≤ 1μA，@VIN = VDD = 15V，Ta = 25℃
- 低静态功耗：IDD ≤ 1μA，@VDD = 15V，Ta = 25℃
- 宽工作电压范围：3.0V to 15.0V
- 封装形式：DIP14、SOP14
应用领域
数字逻辑驱动、工控应用
