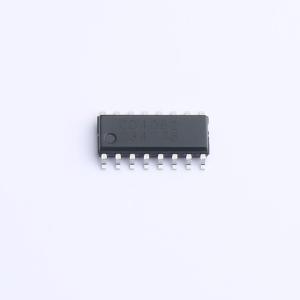

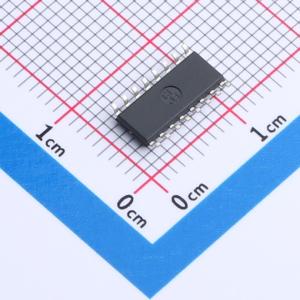

CD4052S
CD4052S
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- CD4052 是一款采用先进 CMOS 技术设计的两路差分四通道多路复用器。是一个单刀四掷配置形式的模拟开关。具有两个二进制通道控制输入 (A 和 B) 以及一个使能输入 INH。
- 品牌名称
- GR(国睿)
- 商品型号
- CD4052S
- 商品编号
- C19818880
- 商品封装
- SOP-16
- 包装方式
- 编带
- 商品毛重
- 0.06克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模拟开关/多路复用器 | |
| 开关电路 | 单刀四掷(SP4T) | |
| 通道数 | 4 | |
| 工作电压 | 3V~15V |
| 属性 | 参数值 | |
|---|---|---|
| 导通电阻(Ron) | 85Ω@10V | |
| 工作温度 | 0℃~+60℃ | |
| 导通电容(Con) | 0.2pF | |
| 传播延迟(tpd) | 7ns |
商品概述
CD4052 是一款采用先进 CMOS 技术设计的两路差分四通道多路复用器。是一个单刀四掷配置形式的模拟开关。具有两个二进制通道控制输入 (A 和 B) 以及一个使能输入 INH。两个二进制输入信号，同时控制每路开关四个通道中的一个通道开启。其余通道关闭。
商品特性
- 低输入电流：IIN ≤ 1μA (VIN = VDD - VSS = 15V, Ta = 25°C)
- 低静态功耗：IDD = 0.2μA（典型） (VDD - VSS = 15V, Ta = 25°C)
- 低通电阻：60Ω（典型） (VDD - VSS = VDD - VEE = 15V, Ta = 25°C)
- 通道漏电流：±100nA（典型） (VDD - VEE = 15V)
- 宽工作电压 VDD - VSS 范围：3V ~ 15V
- 先断后通切换消除了通道重选开启
- 单刀四掷配置形式的模拟开关
- 封装形式：DIP16、SOP16
应用领域
- 模拟和数字多路复用与解复用
- 数字寻址信号的逻辑电平转换
- 信号选通
