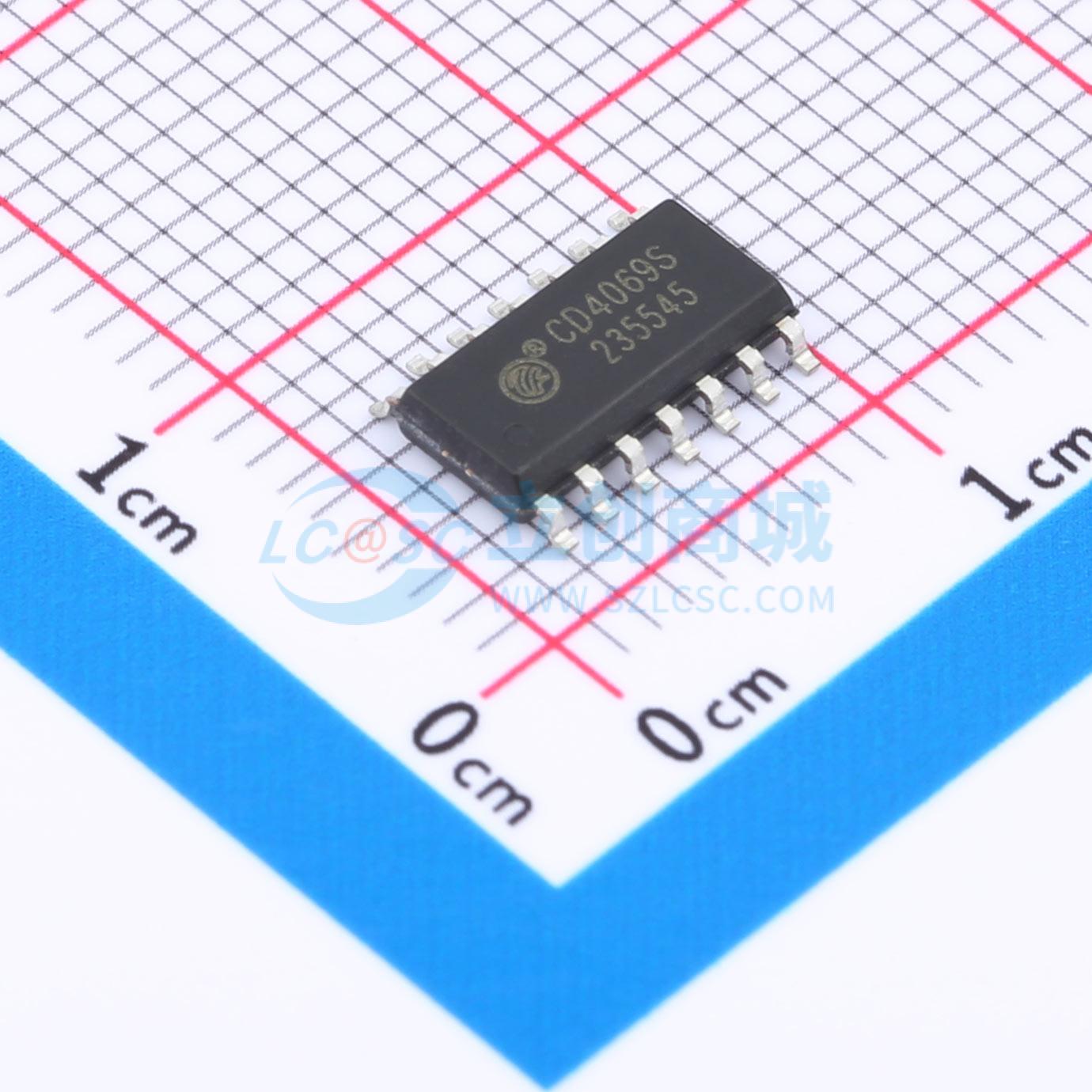

CD4069S
低功耗宽范围工作电压反相器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- CD4069是一款采用先进CMOS技术设计的低功耗宽范围工作电压的反相器。它内部集成六组相互独立的反相器电路，具有高抗干扰能力和驱动能力。
- 品牌名称
- GR(国睿)
- 商品型号
- CD4069S
- 商品编号
- C19818875
- 商品封装
- SOP-14
- 包装方式
- 编带
- 商品毛重
- 0.09克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 反相器 | |
| 输入类型 | - | |
| 工作电压 | 3V~15V | |
| 静态电流(Iq) | 4uA | |
| 通道数 | 6 | |
| 灌电流(IOL) | 24mA | |
| 拉电流(IOH) | 10mA | |
| 输入高电平(VIH) | 4V；8V；12V |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | 1V；3V；2V | |
| 输出高电平(VOH) | 9.95V；4.95V；14.95V | |
| 输出低电平(VOL) | 50mV | |
| 传播延迟(tpd) | 27ns@15V,51pF | |
| 系列 | CD4 | |
| 工作温度 | 0℃~+60℃ | |
| 功能特性 | - |
商品概述
CD4069是一款采用先进CMOS技术设计的低功耗宽范围工作电压的反相器。它内部集成六组相互独立的反相器电路，具有高抗干扰能力和驱动能力。
商品特性
- 低输入电流：I_IN ≤ 1uA，@V_IN = VDD = 15V，Ta = 25°C
- 低静态功耗：I_DD ≤ 4uA，@VDD = 15V，Ta = 25°C
- 宽工作电压范围：3.0V to 15.0V
- 封装形式：DIP14、SOP14
应用领域
数字逻辑驱动、无线门铃、工控应用
