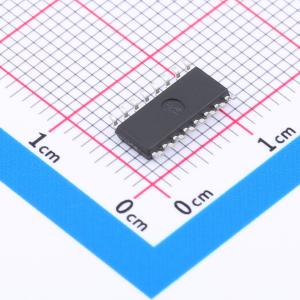

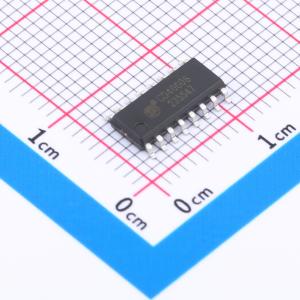

CD4060S
由振荡器和14位二进制串行计数器组成的芯片
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- CD4060是由一振荡器和14位二进制串行计数器位组成，振荡器的结构可以是外部RC或晶振电路，RESET为高电平时，计数器清零且振荡器使用无效。所有的计数器位均为主从触发器。在 Φ̅0（和 Φ0)的下降沿计数器以二进制进行计数。在时钟脉冲线上使用施密特触发器限制时钟上升和下降时间。
- 品牌名称
- GR(国睿)
- 商品型号
- CD4060S
- 商品编号
- C19818877
- 商品封装
- SOP-16
- 包装方式
- 编带
- 商品毛重
- 0.17克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 计数器/分频器 | |
| 逻辑类型 | 2分频 | |
| 计时方向 | 向上计数器 | |
| 工作电压 | 3V~15V | |
| 元件数 | 1 | |
| 触发沿 | 下降沿 |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | 0℃~+60℃ | |
| 每个元件位数 | 14 | |
| 传播延迟(tpd) | 170ns@15V,51pF | |
| 耗散功率(Pd) | 500mW | |
| 功能特性 | 复位功能 |
商品概述
CD4060由一个振荡器和14位二进制串行计数器组成，振荡器结构可以是外部RC或晶振电路。RESET为高电平时，计数器清零且振荡器无效。所有计数器位均为主从触发器，在Φ0（上划线）（和Φ0）的下降沿计数器以二进制进行计数。在时钟脉冲线上使用施密特触发器限制时钟上升和下降时间。
商品特性
- 低输入电流：I_IN ≤ 1uA，V_IN = V_DD - V_SS = 15V，Ta = 25°C
- 低静态功耗：I_DD = 0.2uA（典型），V_DD - V_SS = 15V，Ta = 25°C
- 外部配置RC或晶振电路
- 宽工作电压V_DD - V_SS范围：3V ~ 15V
- 施密特触发器，可抑制干扰
- 封装形式：DIP16、SOP16
应用领域
定时计数、信号发生器、频率计
