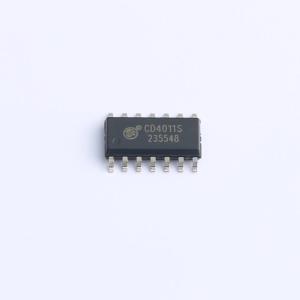

CD4011S
2输入与非门集成电路
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- CD4011是一款采用CMOS技术设计的低功耗宽范围工作电压的2输入与非门集成电路。它内部集成4组相互独立的2输入与非门电路，具有高抗干扰能力和驱动能力。
- 品牌名称
- GR(国睿)
- 商品型号
- CD4011S
- 商品编号
- C19818878
- 商品封装
- SOP-14
- 包装方式
- 编带
- 商品毛重
- 0.19克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 与非门 | |
| 通道数 | 4 | |
| 工作电压 | 3V~15V | |
| 静态电流(Iq) | 6uA | |
| 灌电流(IOL) | 19mA | |
| 拉电流(IOH) | 8mA | |
| 输入高电平(VIH) | 3.5V~11V |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | 1.5V~4V | |
| 输出高电平(VOH) | 4.95V~14.95V | |
| 输出低电平(VOL) | 50mV | |
| 系列 | CD4系列 | |
| 传播延迟(tpd) | 55ns@5V,51pF；28ns@15V,51pF；30ns@15V,51pF；35ns@10V,51pF；35ns@10V,51pF；62ns@5V,51pF | |
| 工作温度 | 0℃~+60℃ | |
| 输入通道数 | 2 | |
| 功能特性 | - |
商品概述
CD4011是一款采用CMOS技术设计的低功耗宽范围工作电压的2输入与非门集成电路。它内部集成4组相互独立的2输入与非门电路，具有高抗干扰能力和驱动能力。
商品特性
- 低输入电流：I_IN ≤ 1uA ，@V_IN = VDD = 15V，Ta = 25°C
- 低静态功耗：I_DD ≤ 6uA，@VDD = 15V，Ta = 25°C
- 宽工作电压范围：3.0V to 15.0V
- 封装形式：DIP14、SOP14
应用领域
数字逻辑驱动、无线门铃、工控应用
