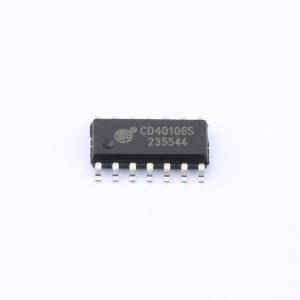

温馨提醒：图片仅供参考，商品以实物为准
CD40106S
施密特反相器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- CD40106是一款采用先进CMOS技术设计的低功耗、工作电压范围宽的施密特反相器。它内部集成六组相互独立的施密特反相器电路，具有高抗干扰能力和驱动能力。
- 品牌名称
- GR(国睿)
- 商品型号
- CD40106S
- 商品编号
- C19818874
- 商品封装
- SOP-14
- 包装方式
- 编带
- 商品毛重
- 0.11克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 反相器 | |
| 输入类型 | 施密特触发器 | |
| 工作电压 | 3V~18V | |
| 静态电流(Iq) | 20uA | |
| 通道数 | 6 | |
| 输入数 | 6 | |
| 灌电流(IOL) | 42mA | |
| 拉电流(IOH) | 22mA |
| 属性 | 参数值 | |
|---|---|---|
| 输入高电平(VIH) | 2.5V；4.2V；5.8V | |
| 输入低电平(VIL) | 2V；1.2V；2.6V | |
| 输出高电平(VOH) | 9.95V；4.95V；14.95V | |
| 低电平范围(VOL) | 50mV | |
| 传播延迟(tpd) | 55ns@15V,51pF | |
| 系列 | CD4 | |
| 工作温度 | 0℃~+60℃ | |
| 功能特性 | 噪声抑制功能 |
商品概述
CD40106是一款采用先进CMOS技术设计的低功耗、工作电压范围宽的施密特反相器。它内部集成六组相互独立的施密特反相器电路，具有高抗干扰能力和驱动能力。
商品特性
- 低输入电流：IIN ≤ 1μA，VIN = VDD = 15V，Ta = 25℃
- 低静态功耗：IDD ≤ 4μA，@VDD = 15V，Ta = 25℃
- 宽工作电压范围：3V to 18V
- 封装形式：DIP14、SOP14
应用领域
单稳态多谐振荡器、波形和脉冲整形器、高噪声环境系统
