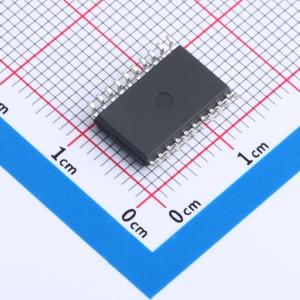

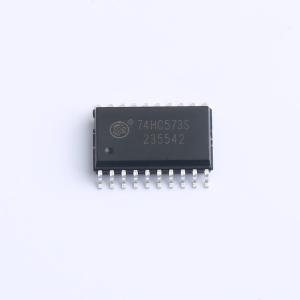

温馨提醒：图片仅供参考，商品以实物为准
74HC573S
74HC573S
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 74HC573是一款采用CMOS工艺技术设计的8路D触发器，由8个独立的D触发器和其它门电路构成。具有数据锁存和三态输出功能。锁存使能LE输入为高电平时，Q输出响应输入D数据。
- 品牌名称
- GR(国睿)
- 商品型号
- 74HC573S
- 商品编号
- C19818872
- 商品封装
- SOIC-20-300mil
- 包装方式
- 编带
- 商品毛重
- 0.36克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 锁存器 | |
| 逻辑类型 | D型锁存器 | |
| 输出类型 | 三态 | |
| 工作电压 | 2V~6V | |
| 通道数 | 8 |
| 属性 | 参数值 | |
|---|---|---|
| 传播延迟(tpd) | 30ns | |
| 系列 | 74HC | |
| 建立时间 | 15ns | |
| 保持时间 | 10ns | |
| 静态电流(Iq) | 0.2uA |
商品概述
74HC573是一款采用CMOS工艺技术设计的8路D触发器，由8个独立的D触发器和其它门电路构成。具有数据锁存和三态输出功能。 锁存使能LE输入为高电平时，Q输出响应输入D数据。当LE为低电平时，输出被锁存将保持当前输出状态，输出不受D输入影响。 输出使能OE为高电平时，所有输出为高阻态。OE为低电平时，所有输出为推挽输出态。 74HC573适用于实现缓冲寄存器、I/O端口、双向总线驱动器和工作寄存器。
商品特性
- 宽工作电压范围：2.0V to 6.0V
- 具有数据锁存和三态输出功能
- 低输入电流： ≤ 1μA @ VCC = 6V
- 输出传播延迟时间tpd典型值21ns
- 低功耗：最大80μA
- 封装形式：PDIP20、SOP20、SSOP20、TSSOP20
- 高电流三态输出直接驱动总线或驱动多达15个LSTTL负载
应用领域
- 缓冲寄存器
- 工作寄存器
- 双向总线驱动器
