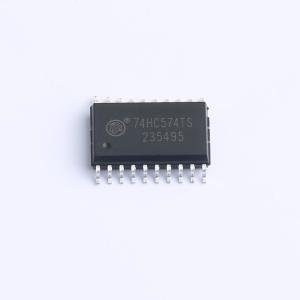

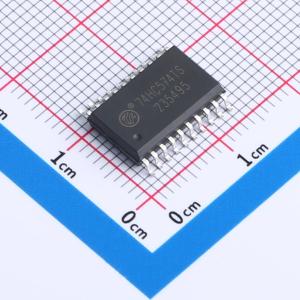

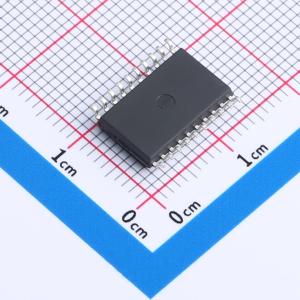

74HC574TS

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 74HC574是一款采用CMOS工艺技术设计的8路D触发器，由8个独立的D触发器和其它门电路构成。具有数据锁存和三态输出功能。时钟CLK输入为高电平时，Q输出响应输入D数据。
品牌名称: GR(国睿)
商品型号: 74HC574TS
商品编号: C19818859
商品封装: SOIC-20-300mil
包装方式: 编带
商品毛重: 0.37克(g)

商品参数

商品概述

74HC574是一款采用CMOS工艺技术设计的8路D触发器，由8个独立的D触发器和其它门电路构成。具有数据锁存和三态输出功能。时钟CLK输入为高电平时，Q输出响应输入D数据。当LE为低电平时，输出被锁存将保持当前输出状态，输出不受D输入影响。输出使能OE为高电平时，所有输出为高阻态。OE为低电平时，所有输出为推挽输出态。 74HC574适用于实现缓冲寄存器、I/O端口、双向总线驱动器和工作寄存器。

商品特性

宽工作电压范围：2.0V to 6.0V
具有数据锁存和三态输出功能
低输入电流： ≤1μA @ VCC=6V
输出传播延迟时间tpd典型值21ns
低功耗：最大80μA
封装形式：DIP20、SOP20、SSOP20、TSSOP20
高电流三态输出直接驱动总线或驱动多达15个LSTTL负载

应用领域

缓冲寄存器
工作寄存器
双向总线驱动器

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	触发器
	类型	D-型
	触发沿	上升沿
	工作电压	2V~6V
	元件数	1
	每个元件位数	8
	输出类型	三态
	传播延迟(tpd)	30ns@5V,47pF

	属性	参数值
	系列	74HC系列
	灌电流(IOL)	7.8mA
	拉电流(IOH)	7.8mA
	静态电流(Iq)	1uA
	工作温度	0℃~+70℃
	建立时间	15ns
	保持时间	10ns
