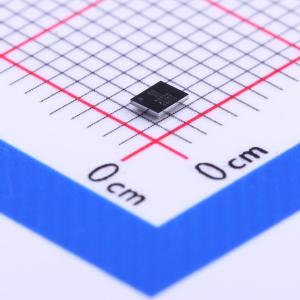

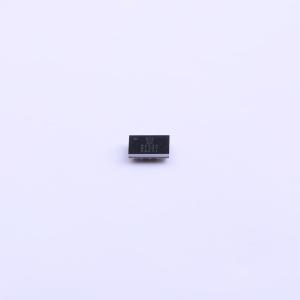

AD8233ACBZ-R7

AD8233是一款用于心电图（ECG）及其他生物电位测量应用的集成信号调理模块。它旨在在嘈杂环境（如运动或远程电极放置所产生的噪声环境）中提取、放大和过滤微小的生物电位信号。这种设计使超低功耗模数转换器（ADC）或嵌入式微控制器能够轻松采集输出信号。 AD8233采用了一个两极高通滤波器，用于消除运动伪像和电极半电池电位。该滤波器与放大器的仪表架构紧密耦合，可在单级中实现大增益和高通滤波，从而节省空间和成本。 一个未使用的运算放大器使AD8233能够构建一个三极低通滤波器，以去除额外的噪声。用户可以选择所有滤波器的截止频率，以适应不同类型的应用。 为了提高系统中线频率的共模抑制能力和消除其他不期望的干扰，AD8233包含一个用于驱动导联应用的放大器（RLD）。AD8233还具备快速恢复功能，可缩短高通滤波器原本较长的稳定时间。在放大器出现限幅的突发信号变化（如导联断开情况）后，AD8233会自动调整至更高的滤波器截止频率。这一特性使AD8233能够快速恢复，因此在将电极连接到被测对象后不久即可进行有效测量。 AD8233采用2 mm×1.7 mm、20球WLCSP封装。性能指标在0℃至70℃范围内指定，工作温度范围为 -40℃至 +85℃。

• 完全集成的单导联心电图（ECG）前端
• 低静态电源电流：50 μA（典型值）
• 关机模式下的导联通/断检测（< 1 μA）
• 共模抑制比：80 dB（直流至60 Hz）
• 2或3电极配置
• 具有直流阻断功能的高信号增益（G = 100）
• 两极可调高通滤波器
• 可承受高达 ±300 mV的半电池电位
• 快速恢复特性改善滤波器稳定时间
• 未使用的运算放大器
• 带可调增益的三极可调低通滤波器
• 集成带关机功能的右腿驱动（RLD）放大器
• 单电源供电：1.7 V至3.5 V
• 集成参考缓冲器生成虚拟地
• 轨到轨输出
• 内部射频干扰（RFI）滤波器
• 8 kV人体模型（HBM）静电放电（ESD）等级
• 关机引脚

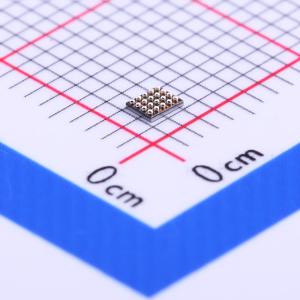

• 2 mm×1.7 mm WLCSP

• 健身和活动心率监测器
• 便携式心电图仪
• 可穿戴和远程健康监测器
• 游戏外设
• 生物电位信号采集，如肌电图（EMG）
