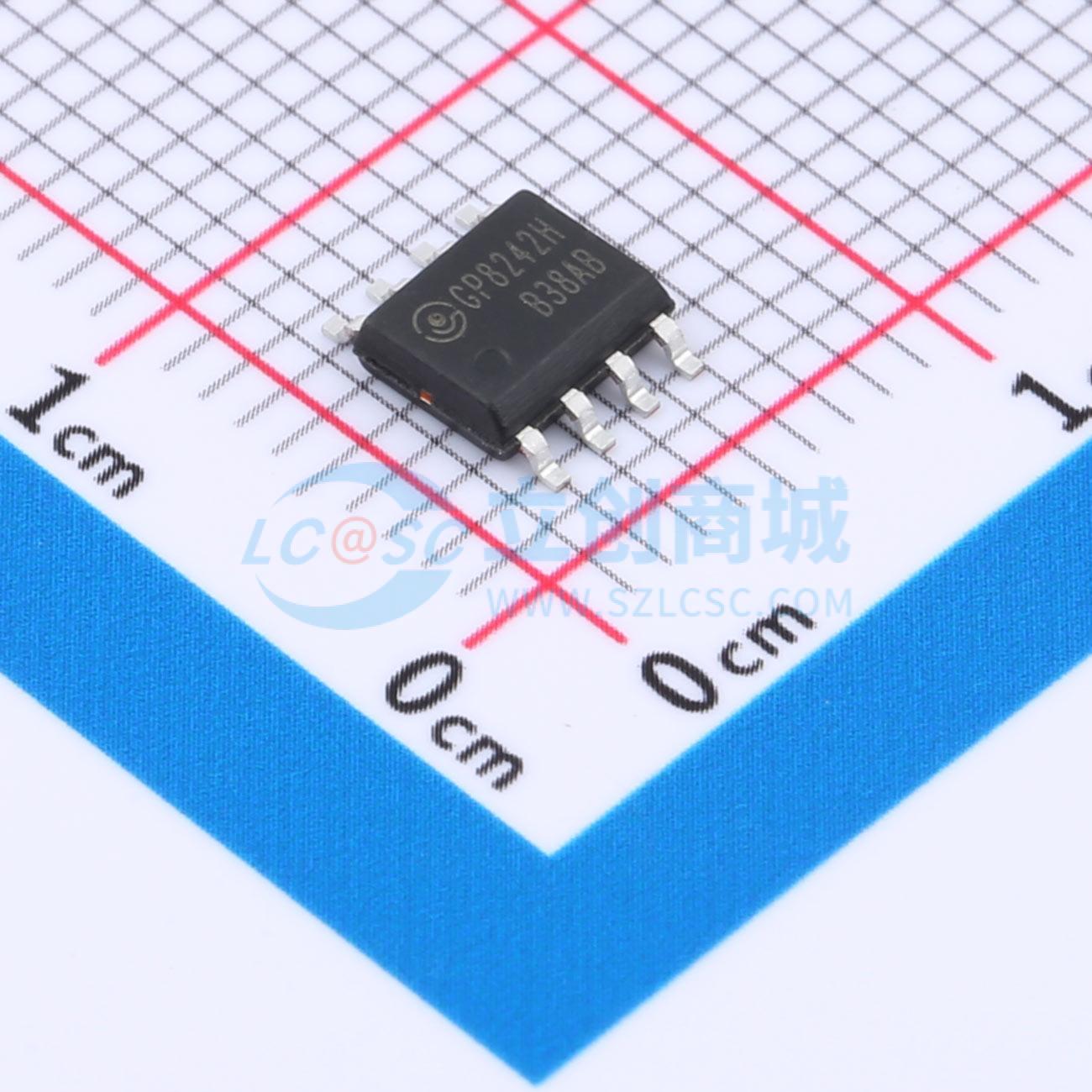

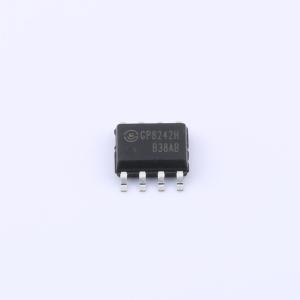

GP8242H

高性能PSR CV/CC功率开关

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: GP8242X是一款高性能的AC/DC功率控制开关，可应用于充电器和适配器。芯片采用原边反馈和控制，无需光耦和TL431即可实现4%的恒压恒流精度。在恒流工作中采用PFM控制，在恒压工作中采用PFM/PWM多种模式复合控制。
品牌名称: HaloChip(华众芯)
商品型号: GP8242H
商品编号: C19626935
商品封装: SOP-8
包装方式: 编带
商品毛重: 0.256098克(g)

商品参数

商品概述

GP8242X是一款高性能的AC/DC功率控制开关，可应用于充电器和适配器。芯片采用原边反馈和控制，无需光耦和TL431即可实现4%的恒压恒流精度。在恒流工作中采用PFM控制，在恒压工作中采用PFM/PWM多种模式复合控制。此外，GP8242X集成了输出线缆补偿功能，从而有利于减小开关损耗并简化系统EMI设计，优化输出特性。GP8242X提供软启动，音频噪音消除技术以及多种保护功能，诸如自动重启，逐周期电流限制，VCC过压欠压钳位保护，管脚开路短路保护，驱动钳位保护等。采用SOP8封装。

商品特性

原边采样和反馈，无需光耦和TL431
在常规输入条件下，4%的恒流恒压精度
输出线损补偿技术
超低待机功耗70mW
音频噪音消除技术
前沿消隐功能（LEB）
逐周期限流功能
VCC过压欠压保护（UVLO，OVP）&钳位
管脚开路保护

应用领域

手机、无绳电话、PDA、MP3和其他便携式设备的适配器、充电器
LED驱动电源
线性电源和RCC变换器升级换代其他辅助电源

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(4000个/圆盘，最小起订量 5 个)

个

起订量：5 个4000个/圆盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	AC-DC控制器和稳压器
	是否隔离	隔离
	工作电压	9.5V~25V
	开关频率	40kHz~70kHz
	输出电流	-
	耗散功率(Pd)	-
	最大占空比	-

	属性	参数值
	晶体管耐压	650V
	拓扑结构	反激式
	特性	-
	工作温度	-40℃~+85℃
	工作模式	PFM 调制；PWM 调制
	反馈方式	原边反馈
