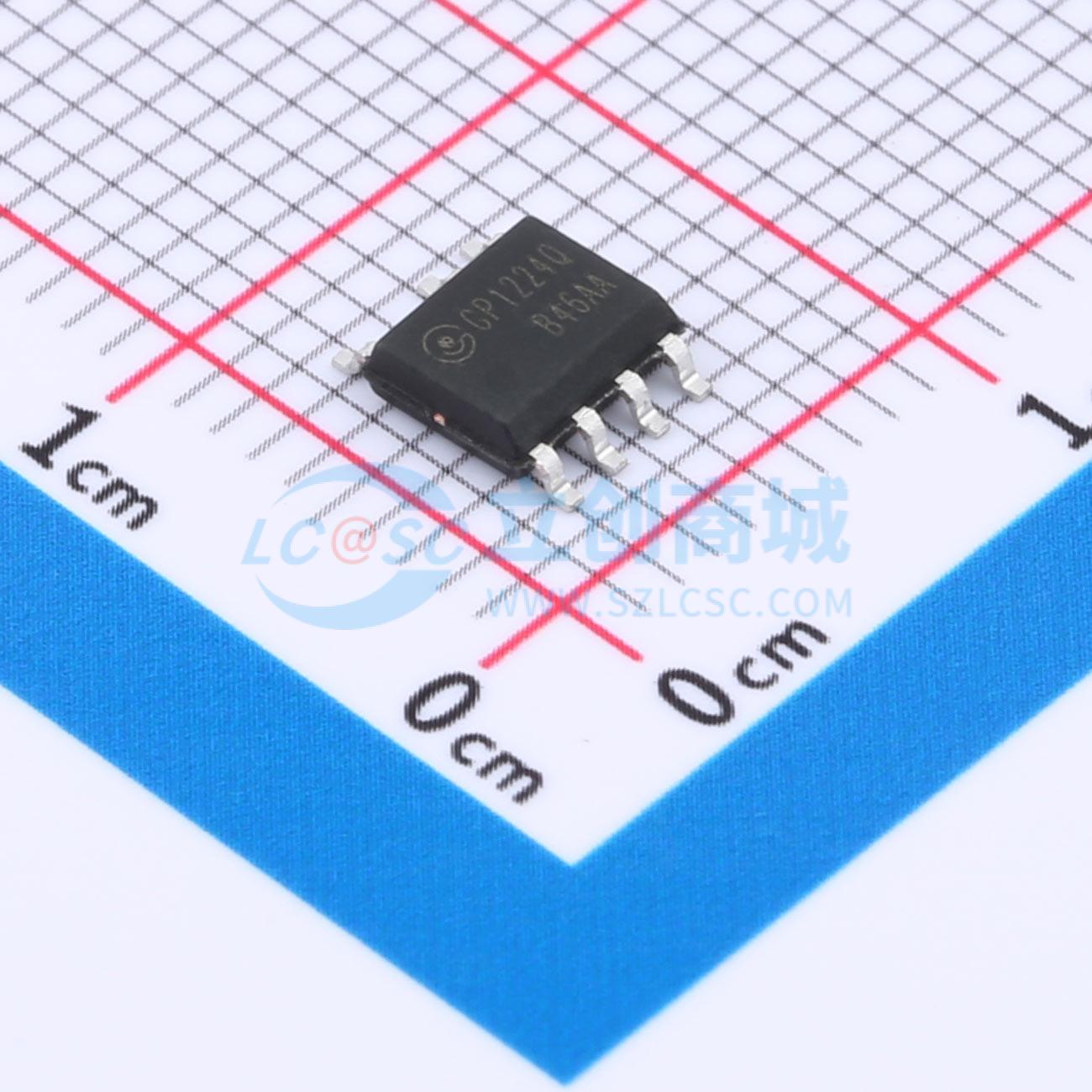

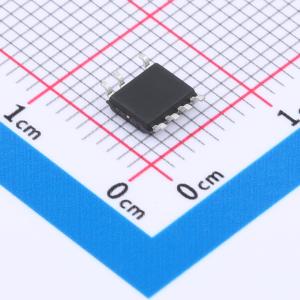

温馨提醒：图片仅供参考，商品以实物为准
GP1224QTGT
原边反馈恒流恒压控制芯片
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- GP1210Q/GP1215Q/GP1224Q是一款高度集成的隔离型适配器和充电器的PSR内置MOSFET控制芯片。工作在QR导通模式，具有效率高、EMI特性好等优点。其待机功耗低于70mW，可以轻松满足欧洲能源之星6级能效标准。
- 品牌名称
- HaloChip(华众芯)
- 商品型号
- GP1224QTGT
- 商品编号
- C19626933
- 商品封装
- SOP-7
- 包装方式
- 编带
- 商品毛重
- 0.27429克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | AC-DC控制器和稳压器 | |
| 是否隔离 | 隔离 | |
| 工作电压 | 9.5V~33V | |
| 开关频率 | 120kHz | |
| 输出电流 | - | |
| 耗散功率(Pd) | - |
| 属性 | 参数值 | |
|---|---|---|
| 最大占空比 | - | |
| 晶体管耐压 | 650V | |
| 拓扑结构 | 反激式 | |
| 特性 | 恒流模式(CC)；短路保护(SCP)；恒压模式(CV)；欠压保护(UVP)；过压保护(OVP) | |
| 工作温度 | -40℃~+85℃ | |
| 工作模式 | QR |
商品概述
GP1210Q/GP1215Q/GP1224Q是一款高度集成的隔离型适配器和充电器的PSR内置MOSFET控制芯片。工作在QR导通模式，具有效率高、EMI特性好等优点。其待机功耗低于70mW，可以轻松满足欧洲能源之星6级能效标准。输出线损补偿可以调，可以实现良好的空满载输出电压曲线。集成了输出短路，过压保护，逐周期过流保护，软启动，Vdd脚过压欠压保护及钳位。
商品特性
- 内置650V MOSFET/ COOLMOSFET
- 待机功耗低于70mW
- ±5%恒流恒压精度，内置线损补偿技术
- 输出短路保护
- 逐周期过流保护
- 前沿消隐防OCP误动作
- 管脚开路保护
- 软启动功能
- 输出过压保护
- 电源(Vdd脚)过压保护及钳位
- 电源(Vdd脚)欠压保护
应用领域
- 电池充电器
- 电源适配器
- LED照明驱动
