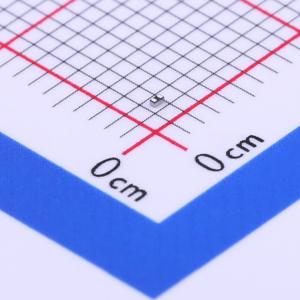

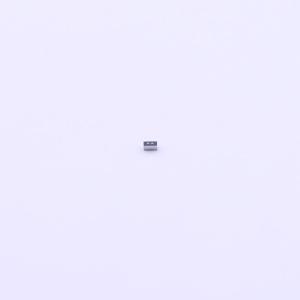

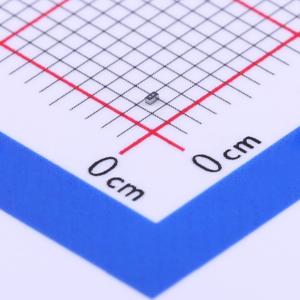

温馨提醒：图片仅供参考，商品以实物为准
SP1007-01WTG
TVS 6V截止 2A峰值脉冲
- 品牌名称
- Littelfuse(美国力特)
- 商品型号
- SP1007-01WTG
- 商品编号
- C207272
- 商品封装
- 0201
- 包装方式
- 编带
- 商品毛重
- 0.01克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 6V | |
| 钳位电压 | 12V | |
| 峰值脉冲电流(Ipp) | 5A@8/20us |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压 | 9.5V | |
| 反向电流(Ir) | 500nA | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | TVS | |
| Cj-结电容 | 5pF |
商品概述
SP1007二极管采用专有的背对背硅雪崩技术制造。这些二极管为电子设备提供了高等级的ESD（静电放电）保护。SP1007 TVS能够安全吸收IEC 61000 - 4 - 2国际标准规定的最高等级（4级，±8kV接触放电）的重复性ESD冲击，且性能不会下降。背对背配置在存在交流信号时为数据线提供对称的ESD保护。
商品特性
- ESD，IEC 61000 - 4 - 2，±8kV接触放电，±15kV空气放电
- EFT，IEC 61000 - 4 - 4，40A（5/50ns）
- 雷击，2A（符合IEC 61000 - 4 - 5第二版规定的8/20）
- 低电容5pF（典型值，@ VR = 5V）
- 5V时低漏电流0.1μA
- 节省空间的0201和0402封装尺寸
- SOD882封装符合AEC - Q101标准
- SOD882封装的湿度敏感度等级（MSL - 1）
- 无卤、无铅且符合RoHS标准
应用领域
- 移动电话
- 智能手机
- 摄像机
- 便携式医疗设备
- 数码相机
- MP3/便携式媒体播放器
- 便携式导航组件
- 平板电脑
- 销售点终端
