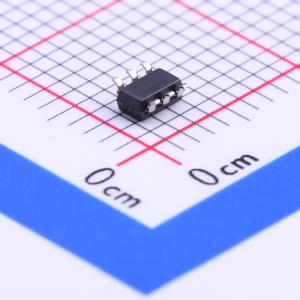

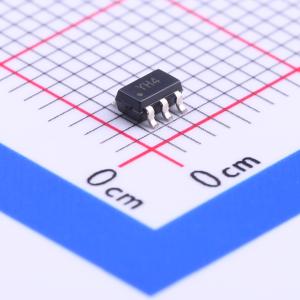

SP3051-04HTG

品牌名称: Littelfuse(美国力特)
商品型号: SP3051-04HTG
商品编号: C207284
商品封装: SOT-23-6
包装方式: 编带
商品毛重: 0.042克(g)

商品参数

商品概述

SP3051将低电容轨到轨二极管与一个额外的齐纳二极管集成在一起，以保护每个I/O引脚免受静电放电（ESD）和高浪涌事件的影响。这款耐用的器件可根据IEC 61000 - 4 - 5第二版（脉冲宽度tp = 8/20μs）安全吸收20A电流而性能不下降，且根据IEC 61000 - 4 - 2标准，其最小静电放电防护能力为±30kV。极低的负载电容也使其成为高速信号引脚保护的理想选择。

商品特性

5V时漏电流低至0.5μA（最大值）
采用小型SOT23 - 6（JEDEC MO - 178AB）封装
无铅且符合RoHS标准
静电放电防护能力，符合IEC 61000 - 4 - 2标准，接触放电±30kV，空气放电±30kV
电快速瞬变脉冲群抗扰度，符合IEC 61000 - 4 - 4标准，40A（5/50ns）
防雷击能力，符合IEC 61000 - 4 - 5第二版标准，20A（8/20μs）
每个I/O的电容低至3.8pF（典型值）

应用领域

液晶/等离子电视
飞蜂窝/皮蜂窝/微蜂窝基站
显示器
机顶盒
笔记本电脑
平板显示器
10/100/1000以太网
便携式医疗设备

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	静电和浪涌保护(TVS/ESD)
	极性	单向
	反向截止电压(Vrwm)	8V
	钳位电压	17V
	峰值脉冲电流(Ipp)	20A@8/20us
	峰值脉冲功率(Ppp)	400W@8/20us
	击穿电压	6V

	属性	参数值
	反向电流(Ir)	500nA
	通道数	-
	工作温度	-40℃~+125℃
	防护等级	IEC 61000-4-2；IEC 61000-4-4；IEC 61000-4-5
	类型	ESD
	Cj-结电容	3.8pF
