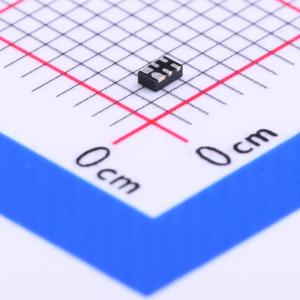

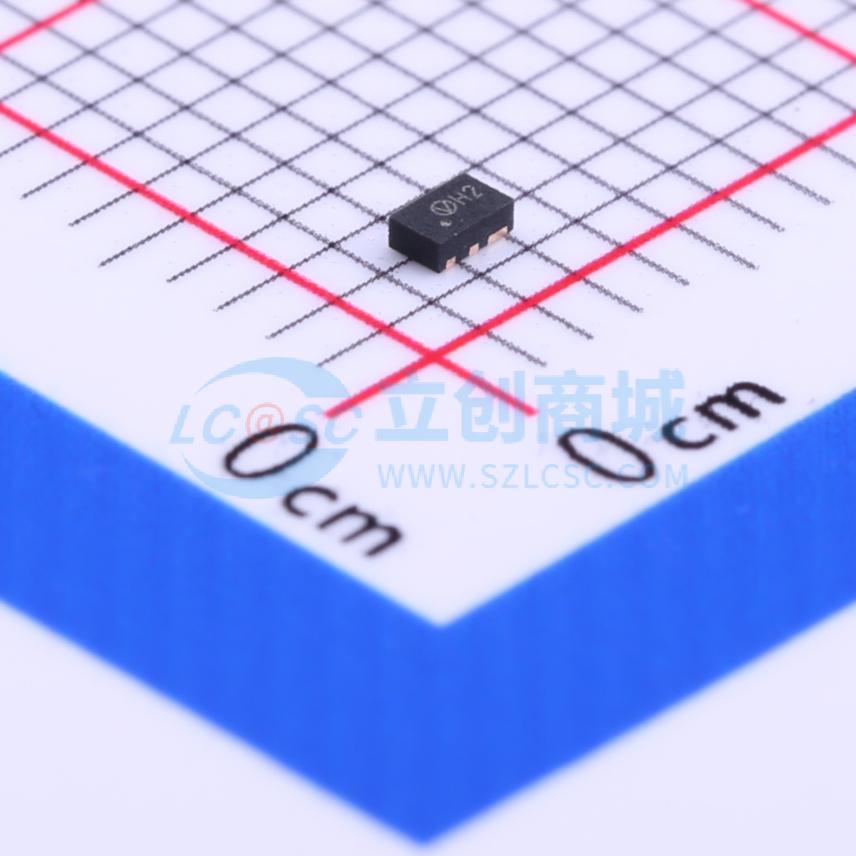

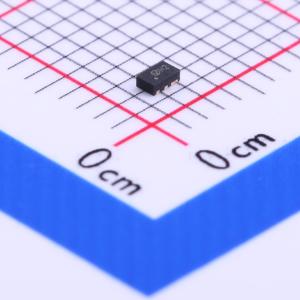

SP3014-02UTG
ESD 5V截止 峰值浪涌电流：8A@3/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- SP3014系列集成了两路低电容导向二极管和一个额外的齐纳二极管，可为可能遭受破坏性静电放电（ESD）的电子设备提供保护。SP3014能够安全吸收超过IEC 61000 - 4 - 2国际标准规定的最大水平（±8kV接触放电）的重复性ESD冲击，且性能不会下降。低负载电容使其非常适合保护高速信号线，如USB2.0和1Gb以太网，其极低的动态电阻可保护最敏感的先进芯片组免受ESD瞬态影响。
- 品牌名称
- Littelfuse(美国力特)
- 商品型号
- SP3014-02UTG
- 商品编号
- C207282
- 商品封装
- UDFN-6(1x1.6)
- 包装方式
- -
- 商品毛重
- 0.03克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 6.8V | |
| 峰值脉冲电流(Ipp) | 8A@3/20us | |
| 峰值脉冲功率(Ppp) | - | |
| 击穿电压 | - |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 通道数 | 双路 | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 1pF |
商品概述
SP3014系列集成了两路低电容转向二极管和一个额外的齐纳二极管，可为可能遭受破坏性静电放电（ESD）的电子设备提供保护。SP3014能够安全吸收超过IEC 61000 - 4 - 2国际标准规定的最大水平（±8kV接触放电）的反复ESD冲击，且性能不会下降。 低负载电容使其非常适合保护高速信号线，如USB2.0和1Gb以太网，其极低的动态电阻可保护最敏感的先进芯片组免受ESD瞬变影响。
商品特性
- 符合RoHS标准且无铅
- ESD，IEC 61000 - 4 - 2，±15kV接触放电，±25kV空气放电
- EFT，IEC 61000 - 4 - 4，80A（tp = 5 / 50ns）
- 雷击，IEC 61000 - 4 - 5，8A（tp = 8 / 20μs）
- 每个I/O的典型电容低至1.0pF
- 5V时最大漏电流为1.0μA
- 小尺寸μDFN（JEDEC MO - 229）封装提供直通布线，简化PCB布局
- 通过AEC - Q101认证
应用领域
-LCD/PDP电视-外部存储设备-DVD/蓝光播放器-机顶盒-智能手机-超级本/笔记本电脑-数码相机-便携式医疗设备-汽车电子-可穿戴技术
