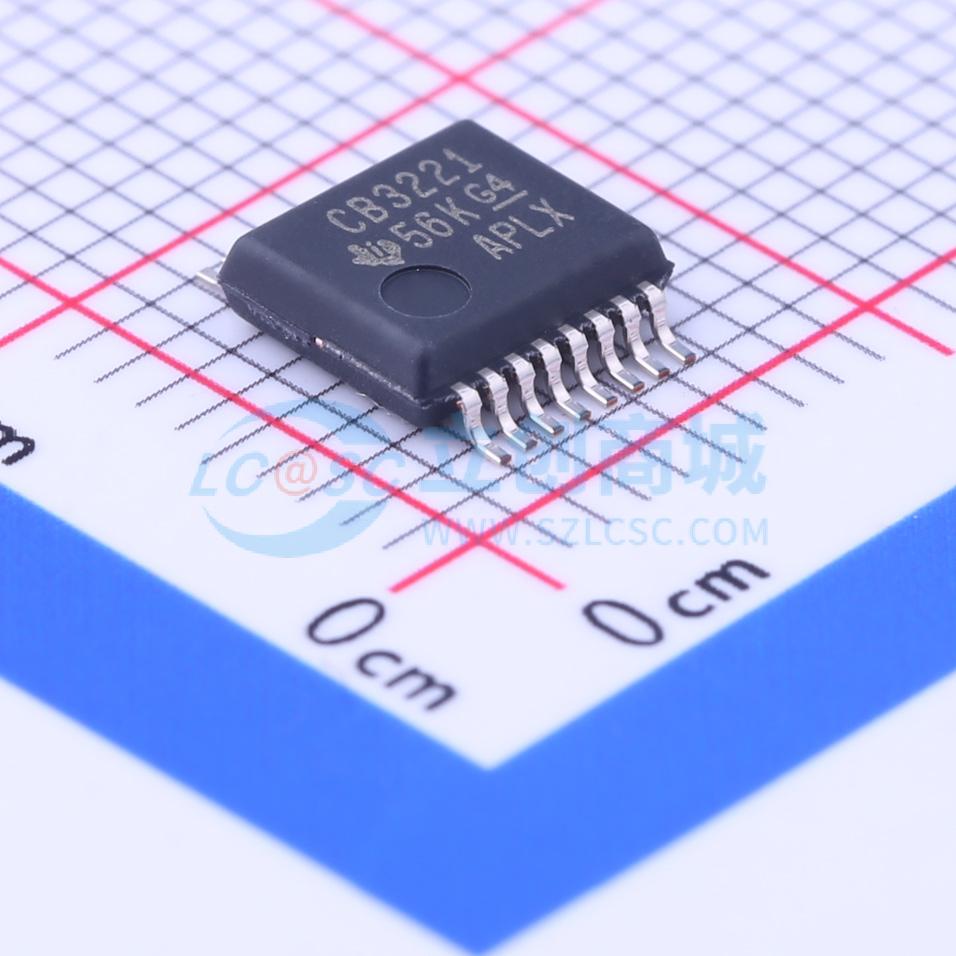

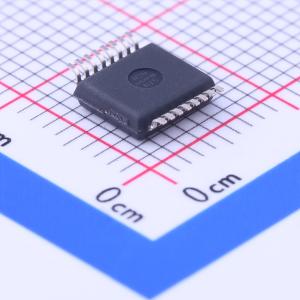

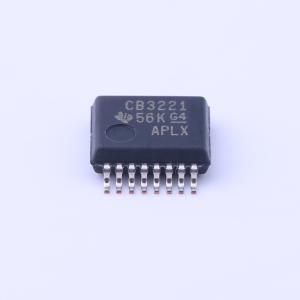

SN65C3221DBR

SN65C3221和SN75C3221由一个线路驱动器、一个线路接收器和一个双电荷泵电路组成，引脚间（包括GND的串口连接引脚）具备±15 kV的ESD保护。这些器件为异步通信控制器和串口连接器之间提供电气接口。电荷泵和四个小型外部电容允许器件在3 V至5.5 V的单电源下工作。这些器件的数据信号传输速率最高可达1 Mbit/s，驱动器输出压摆率为24 V/μs至150 V/μs。

当串口处于非活动状态时，可使用灵活的电源管理控制选项。当FORCEON为低电平且FORCEOFF为高电平时，自动掉电功能生效。在此工作模式下，如果器件在接收器输入端未检测到有效的RS - 232信号，则驱动器输出将被禁用。如果将FORCEOFF置为低电平且EN为高电平，则驱动器和接收器都将关闭，电源电流降至1 μA。断开串口连接或关闭外设驱动器会触发自动掉电状态。当FORCEON和FORCEOFF均为高电平时，可禁用自动掉电功能。启用自动掉电功能后，当有效的信号施加到接收器输入端时，器件将自动激活。如果接收器输入端存在RS - 232信号，INVALID输出端会通知用户。如果接收器输入电压大于2.7 V或小于 - 2.7 V，或者在 - 0.3 V至0.3 V之间的持续时间小于30 μs，则INVALID为高电平（有效数据）。如果接收器输入电压在 - 0.3 V至0.3 V之间的持续时间超过30 μs，则INVALID为低电平（无效数据）。

• 工作电源Vcc范围为3 V至5.5 V
• 数据传输速率最高可达1 Mbit/s
• 典型待机电流低至1 μA
• 需4个0.1 μF的外部电容
• 3.3 V电源时可接受5 V逻辑输入
• RS - 232总线引脚采用人体模型（HBM）的ESD保护超过±15 kV
• 自动掉电功能可自动禁用驱动器以节省功耗

• 电池供电、手持和便携式设备
• 个人数字助理（PDA）和掌上电脑
• 笔记本电脑、超便携笔记本和膝上型电脑
• 数码相机
• 移动电话和无线设备
