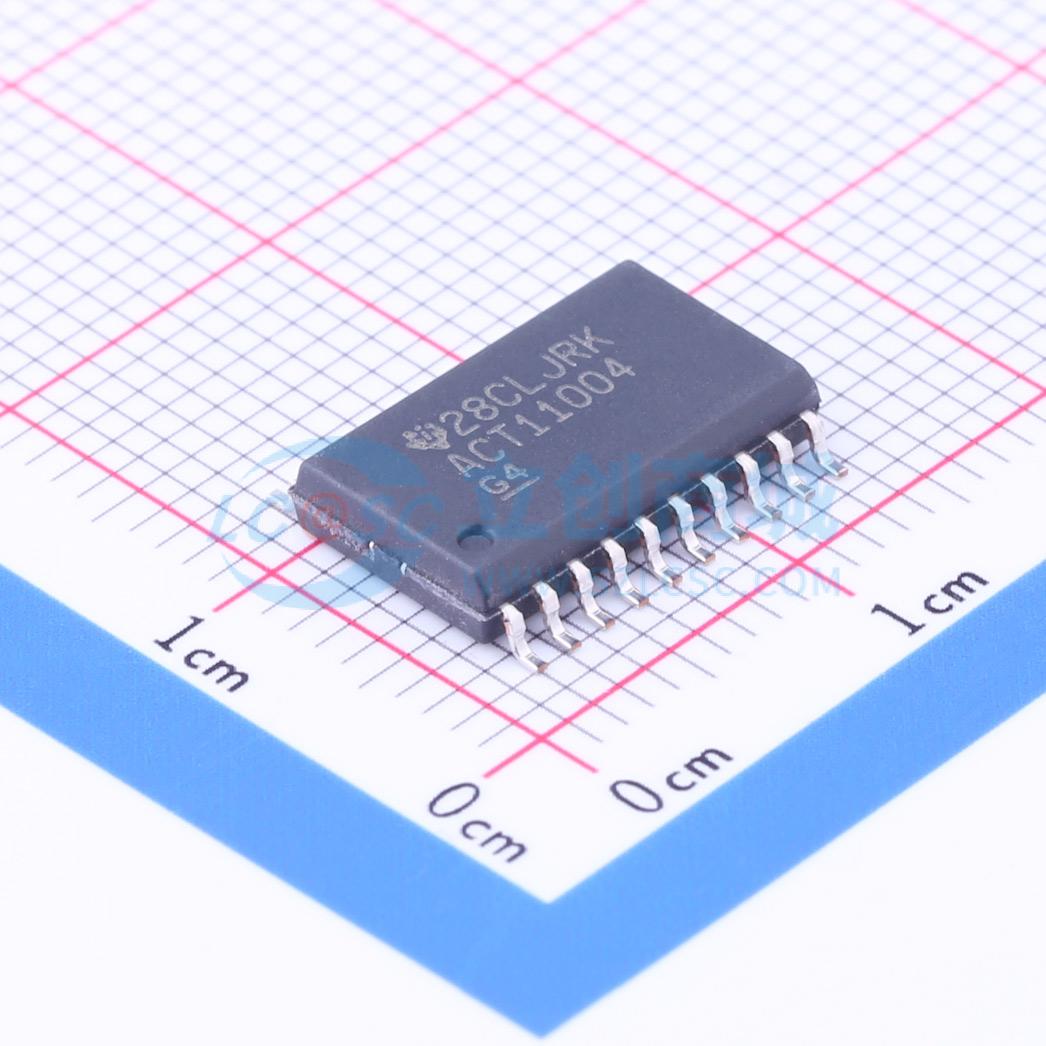

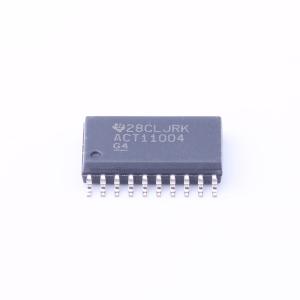

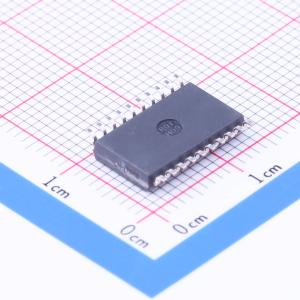

74ACT11004DW
六路反相器
- 描述
- 74ACT11004 具有 TTL 兼容型 CMOS 输入的 6 通道 4.5V 至 5.5V 反相器
- 品牌名称
- TI(德州仪器)
- 商品型号
- 74ACT11004DW
- 商品编号
- C201529
- 商品封装
- SOIC-20-300mil
- 包装方式
- 管装
- 商品毛重
- 0.747克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 反相器 | |
| 输入类型 | - | |
| 工作电压 | 4.5V~5.5V | |
| 静态电流(Iq) | 4uA | |
| 通道数 | 6 | |
| 灌电流(IOL) | 24mA | |
| 拉电流(IOH) | 24mA | |
| 输入高电平(VIH) | 2V |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | 800mV | |
| 输出高电平(VOH) | 4.8V~4.94V；3.8V~3.94V | |
| 输出低电平(VOL) | 360mV~440mV | |
| 传播延迟(tpd) | 9ns@5V,50pF | |
| 系列 | 74ACT | |
| 工作温度 | -40℃~+85℃ | |
| 功能特性 | - |
商品概述
该器件型号为74ACT11004，包含六个独立反相器，实现布尔功能Y=非A，工作温度范围为-40℃至85℃。
商品特性
- 输入兼容TTL电平
- 直通式架构优化PCB布局
- 中心引脚VCC和接地配置可减小高速开关噪声
- 采用1μm增强性能注入CMOS工艺
- 125℃条件下典型锁存抗扰度为500mA
- 提供多种封装可选，包括塑料小外形DW封装、缩小小外形DB封装、薄型缩小小外形PW封装、标准300mil塑料双列直插N封装
- 电源电压最大值范围为-0.5V至7V
- 输入电压范围为-0.5V至VCC+0.5V
- 输出电压范围为-0.5V至VCC+0.5V
- 输入钳位电流范围为±20mA
- 输出钳位电流范围为±50mA
- 连续输出电流范围为±50mA
- 通过VCC或GND的连续电流范围为±150mA
- 不同封装热阻抗参数：DB封装115℃/W，DW封装97℃/W，N封装67℃/W，PW封装128℃/W
- 存储温度范围为-65℃至150℃
- 输入和输出电压额定值，在满足输入输出电流额定值的条件下可超出
