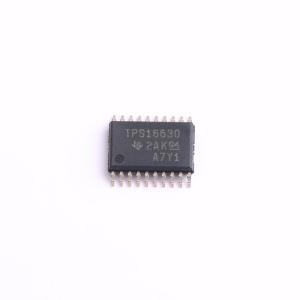

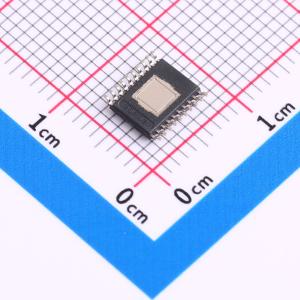

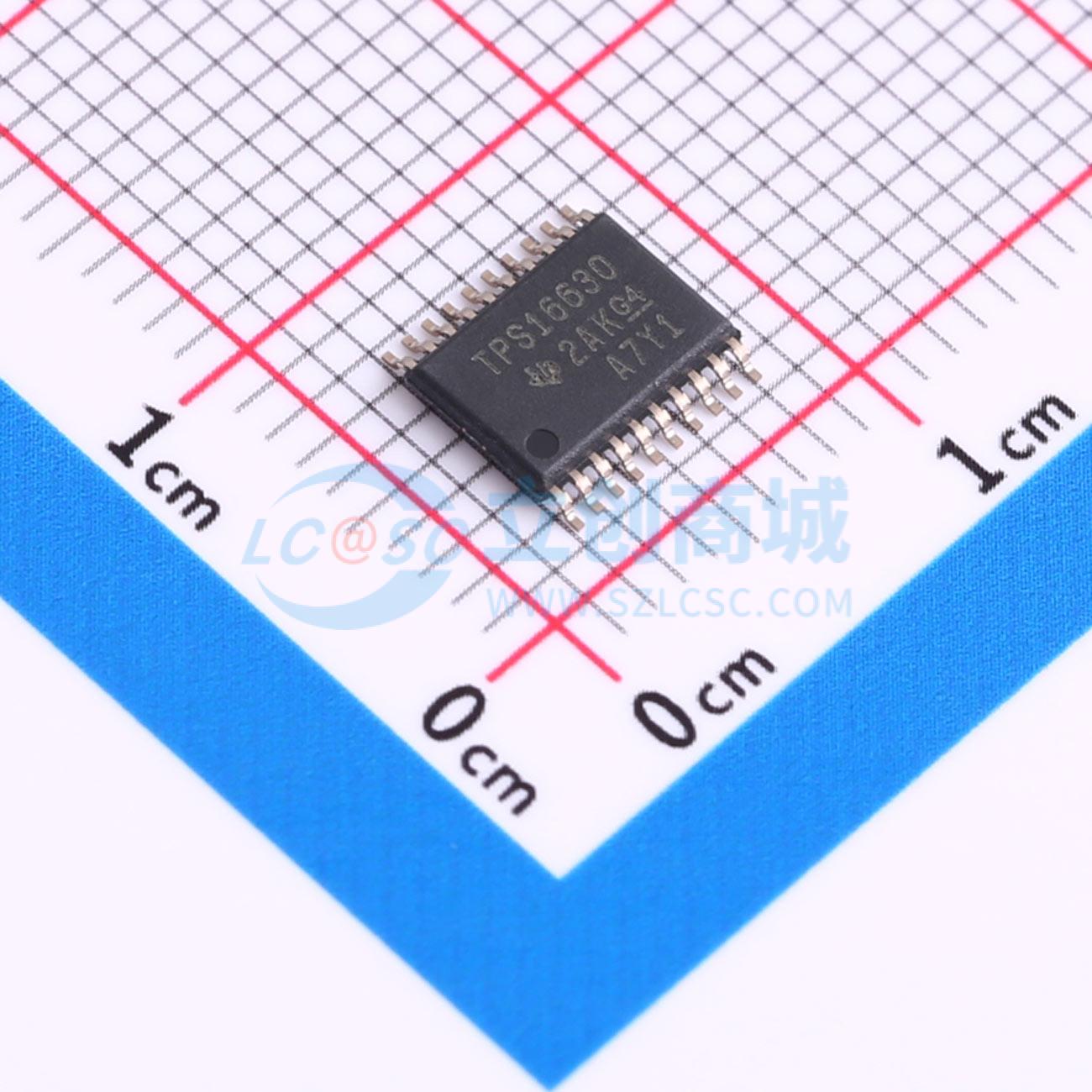

TPS16630PWPR

具有可调节输出功率限制功能的60V、6A电子保险丝

描述: TPS1663 具有输出功率限制功能的 4.5V 至 60V、31mΩ、0.6A 至 6A 电子保险丝
品牌名称: TI(德州仪器)
商品型号: TPS16630PWPR
商品编号: C1849461
商品封装: HTSSOP-20
包装方式: 编带
商品毛重: 0.001克(g)

商品参数

商品概述

TPS1663x 是一款易于使用的正极 60V、6A 电子保险丝，具有一个 31mΩ 的集成 FET。提供对负载、电源和电子保险丝本身的保护以及可调节特性，如精确过流保护、快速短路保护、输出压摆率控制、过压保护和欠压锁定。TPS16332 器件集成了可调节输出功率限制(PLIM) 功能，可简化并实现对诸如 IEC61010-1 和 UL1310 等标准的遵从。该器件还具有可调节过流保护功能。可以使用 PGOOD 来启用和禁用下游直流/直流转换器控制。

借助关断引脚，可以从外部控制内部 FET 的启用和禁用以及将器件置于低电流关断模式。为实现系统状态监视和下游负载控制，该器件提供了故障和精确的电流监视器输出。MODE 引脚可用于在两种限流故障响应（闭锁自动重试）之间灵活地对器件进行配置。

这些器件采用 4mm x 4mm 24 引脚 VQFN 封装，额定温度范围为 -40°C 至 +125°C。

商品特性

工作电压范围为 4.5V 至 60V
绝对最大电压为 67V
集成 60V、31mΩ RON 热插拔 FET
可调电流限制为 0.6A 至 6A (±7%)
低静态电流，关断时为 21μA
可调节输出功率限制（仅限 TPS16632） (±6%)
精度为 ±2% 的可调节 UVLO 和 OVP 切断
39V 固定最大过压钳位（仅限 TPS16632）
可调节输出压摆率控制，用于实现浪涌电流限制通过在器件加电期间进行热调节，为大型及未知电容负载充电
电源正常输出 (PGOOD)
可选过流故障响应选项（自动重试和闭锁模式）
模拟电流监控器 (IMON) 输出 (±6%)
通过 UL 2367 认证
通过 IEC 62368-1 认证
采用易于使用的 24 引脚 VQFN 封装

应用领域

工厂自动化和控制 – PLC、DCS、HMI、I/O 模块、传感器集线器
电机驱动器 – CNC、编码器电源
电子断路器
电信无线电
工业打印机

交货周期

订货9-11个工作日

购买数量

(1个/圆盘，最小起订量 1 个)

个

起订量：1 个1个/圆盘

总价金额：

￥ 0.00

近期成交12单

	属性	参数值
	商品目录	浪涌保护器
	FET类型	内置FET
	通道数	1
	工作电压	4.5V~60V
	安装方式	表面安装

	属性	参数值
	导通电阻(RDS(on))	30.44mΩ
	工作温度	-40℃~+125℃@(Tj)
	长度	6.5mm
	宽度	4.4mm
	高度	1.2mm
