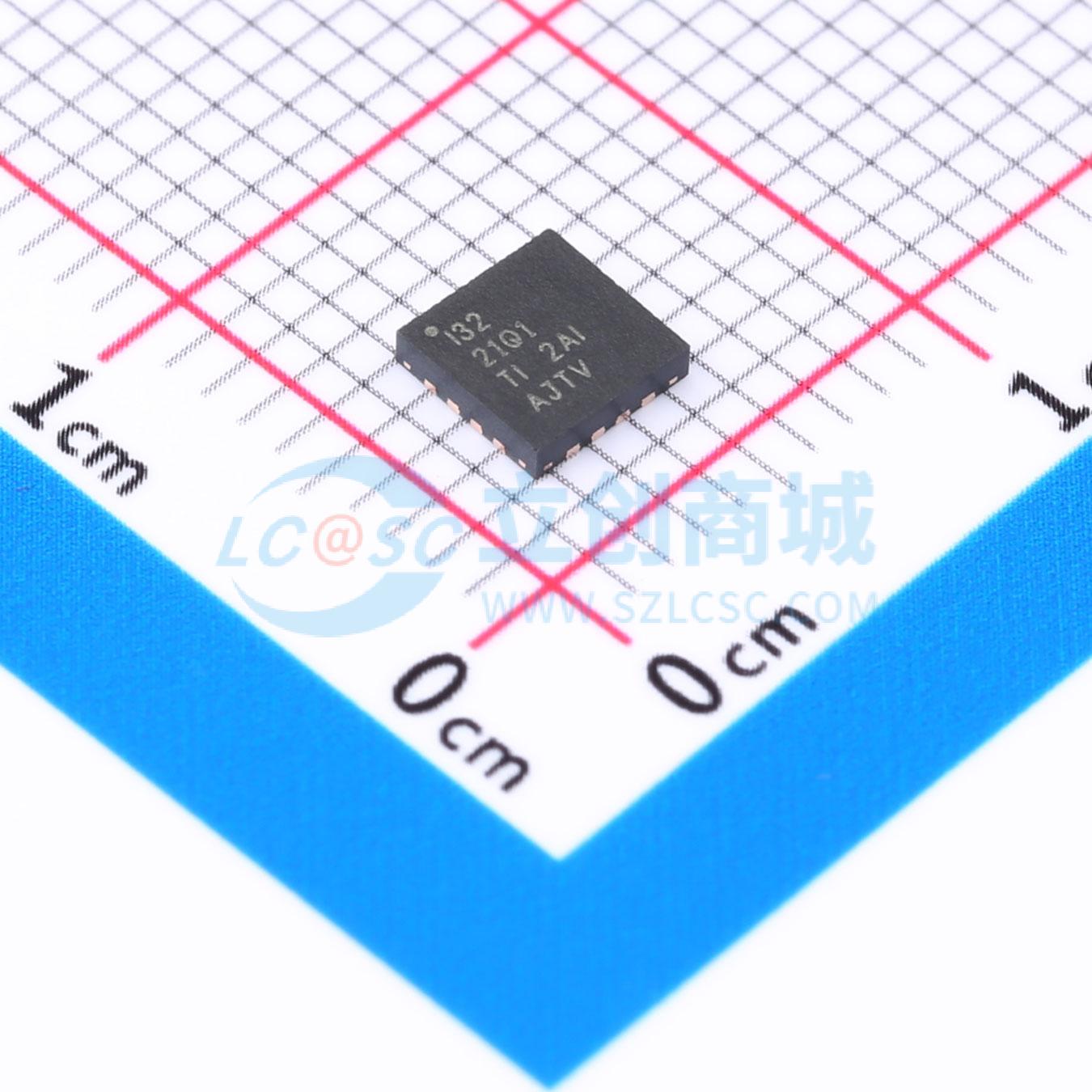

温馨提醒：图片仅供参考，商品以实物为准
INA3221AQRGVRQ1
INA3221AQRGVRQ1
- 描述
- INA3221-Q1 具有警报功能的 AEC-Q100、26V、三通道、13 位、I2C 输出电流/电压监控器
- 品牌名称
- TI(德州仪器)
- 商品型号
- INA3221AQRGVRQ1
- 商品编号
- C1849473
- 商品封装
- VQFN-16-EP(4x4)
- 包装方式
- 编带
- 商品毛重
- 0.076克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电流感应放大器 | |
| 放大器数 | 3 | |
| 共模电压 | 0V~26V | |
| 增益 | - | |
| 带宽 | - | |
| 输入偏置电流(Ib) | - | |
| 输入失调电压(Vos) | - | |
| 工作温度 | -40℃~+125℃ | |
| 差分电压 | ±26V | |
| 单电源电压 | - |
| 属性 | 参数值 | |
|---|---|---|
| 双电源电压(Vee~Vcc) | - | |
| 静态电流(Iq) | - | |
| 输出电流 | - | |
| 输入失调电压温漂(Vos TC) | 0.5uV/℃ | |
| 输入失调电流(Ios) | - | |
| 压摆率(SR) | - | |
| 共模抑制比(CMRR) | 120dB | |
| 噪声密度(eN) | - | |
| 功能特性 | 可编程阈值告警；使能/关断功能；输入滤波器；数字输出接口；高边检测 |
商品概述
INA3221-Q1 是一款三通道、高侧电流和总线电压监视器，具有一个兼容 I2C 和 SMBUS 的接口。INA3221-Q1 不仅能够监视分流压降和总线电源电压，还针对这些信号提供有可编程的转换时间和平均值计算模式。INA3221-Q1 提供关键报警和警告报警，用于检测每条通道上可编程的多种超范围情况。 INA3221-Q1 感测总线（电压在 0V 至 +26V 范围内变化）上的电流。此器件由 2.7V 至 5.5V 单电源供电，电源电流消耗为 350 μA（典型值）。INA3221-Q1 的额定工作温度范围为 – 40°C 至 +125°C 。兼容 I²C 和 SMBUS 的接口采用四个可编程地址。
商品特性
- 符合汽车应用要求，具有符合 AEC-Q100 标准的下列特性
- 器件温度等级 1: -40°C 至 125°C
- 提供功能安全，可帮助进行功能安全系统设计的文档
- 感测的总线电压范围：0V 至 26V
- 报告分流和总线电压高准确度
- 失调电压：±80 μV（最大值）
- 增益误差：0.25%（最大值）
- 可配置取平均选项
- 四个可编程地址
- 可编程报警和警告输出
- 电源运行：2.7V 至 5.5V
应用领域
- 信息娱乐
- 后座信息娱乐系统
- 数字集群
- 电子控制单元
