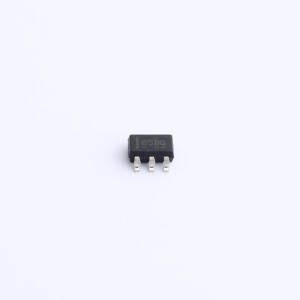

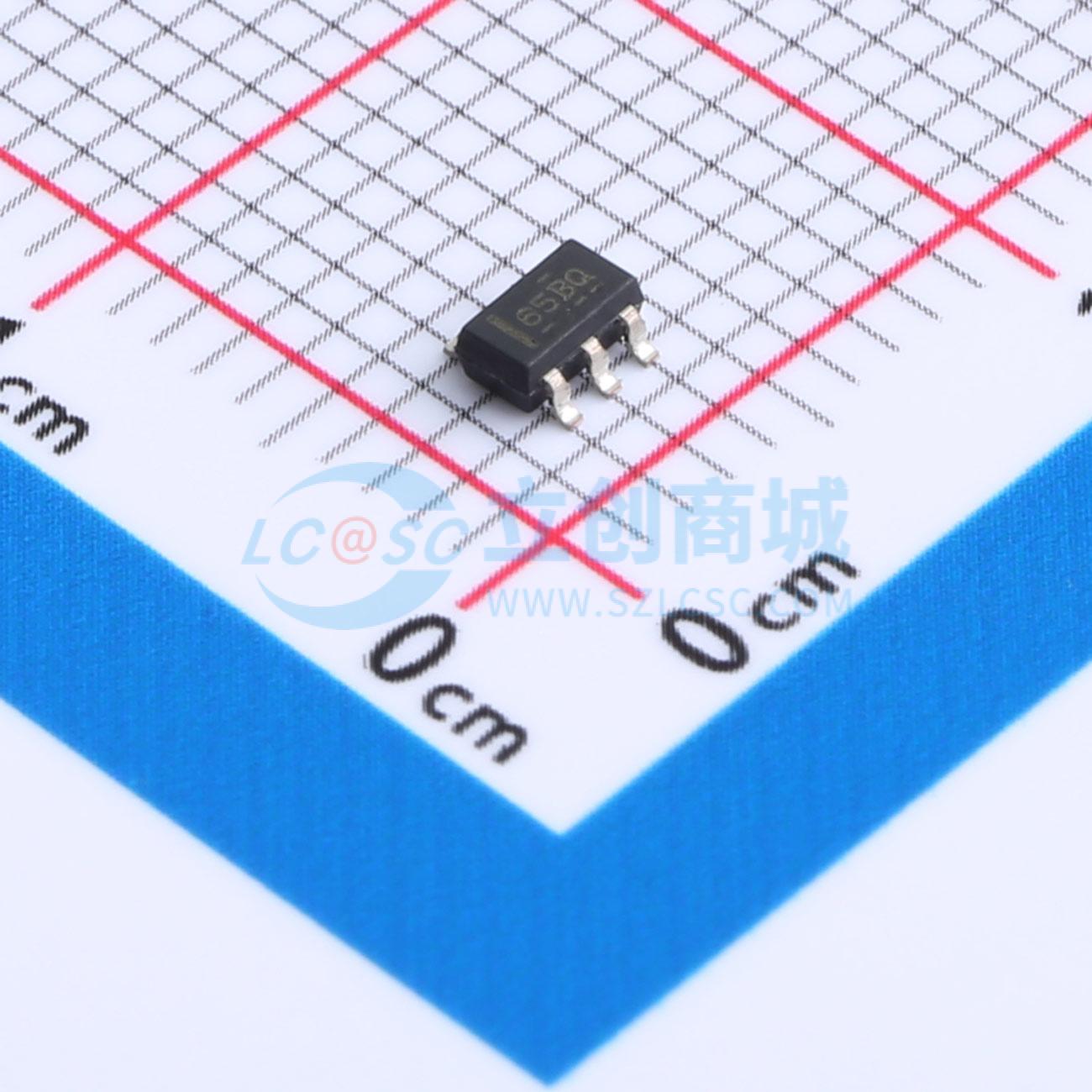

SN6505BQDBVRQ1

SN6505x-Q1是一款低噪声、低EMI的推挽式变压器驱动器，专为小型隔离式电源而设计。该器件通过2.25V至5V的直流电源来驱动薄型、中间抽头的变压器。 通过输出开关电压的转换速率控制和扩频时钟(SSC)可实现非常低的噪声和EMI。SN6505x-Q1包含一个振荡器，然后是一个栅极驱动器电路，此电路提供补偿输出信号以驱动接地参考N通道电源开关。该器件包含两个1A电源MOSFET开关，确保在重负载条件下正常启动。开关时钟也可由外部提供，这样可确保准确定位开关谐波或者与多个互感器驱动器搭配使用。内部保护功能包括一个1.7A的电流限制、欠压锁定、热关断且先断后通型电路。SN6505A-Q1和SN6505B-Q1具有软启动功能，可防止大负载电容器在上电过程中出现高浪涌电流。对于要求快速输出启动的应用，已禁用SN6505D-Q1中的软启动功能。SN6505A-Q1具有一个160kHz的内部振荡器，适用于要求大幅降低辐射的应用，而SN6505B-Q1和SN6505D-Q1具有一个420kHz的内部振荡器，适用于要求更高效率和更小变压器尺寸的应用。SN6505x-Q1采用小型6引脚SOT23/DBV封装。该器件的运行温度范围为 -40°C至125°C。

• 符合面向汽车应用的AEC-Q100 （1级）
• 器件温度等级1： -40°C至 +125°C，TA
• 用于变压器的推挽式驱动器
• 宽输入电压范围：2.25V至5.5V
• 高输出驱动：5V电源时为1A
• 低RON，4.5V电源时的最大值为0.25Ω
• 降低了传导和辐射EMI
• 扩频时钟
• 精密内部振荡器选项：160kHz (SN6505A-Q1) 和420kHz（SN6505B-Q1和SN6505D-Q1）
• 通过外部时钟输入同步多个器件
• 转换率控制
• 1.7A限流
• 低关断电流： <1μA
• 热关断
• 小型6引脚SOT23 (DBV) 封装
• 启用软启动（SN6505A-Q1和SN6505B-Q1）可减小浪涌电流，禁用软启动(SN6505D-Q1) 可实现快速启动

• 牵引逆变器和电机控制
• 直流/直流转换器
• 电池管理系统(BMS)
• 车载充电器(OBC)
