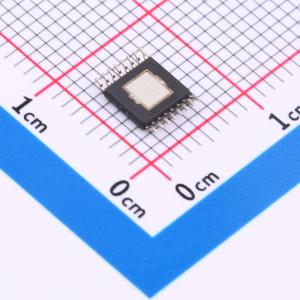

温馨提醒：图片仅供参考，商品以实物为准

LM76202QPWPRQ1

具有过压和过流保护的集成式理想二极管

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LM76202-Q1 具有集成 FET 的 4.2V 至 60V、2.2A 300uA IQ 汽车理想二极管
品牌名称: TI(德州仪器)
商品型号: LM76202QPWPRQ1
商品编号: C1849484
商品封装: HTSSOP-16-EP
包装方式: 编带
商品毛重: 0.15克(g)

商品参数

	属性	参数值
	导通电阻(RDS(on))	150mΩ
	静态电流(Iq)	285uA
	工作温度	-40℃~+125℃

商品概述

借助关断引脚，可以从外部控制内部FET的启用和禁用，还可以将器件置于低电流关断模式。为实现系统状态监视和下游负载控制，此器件提供故障输出和精密电流监视输出。MODE引脚可用于在三种电流限制故障响应（断路器、闭锁以及自动重试模式）之间灵活地对器件进行配置。此器件可监视V(IN)和V(OUT)，以便在V(IN)<(V(OUT)-10mV)时提供反向电流阻断。该功能可在输出端发生电池短路故障期间保护系统总线不受过压影响，并且有助于在电源故障和欠压条件下满足保持电压的要求。

商品特性

符合面向汽车应用的AEC-Q100标准
温度等级1：-40°C ≤ TA ≤ +125°C
AEC-Q100-012 A级短路可靠性
HBM ESD分类等级2
CDM ESD分类等级C6
4.2V至60V工作电压，最大值62V
集成反向输入极性保护，低至-60V
总RON为150mΩ的集成背对背MOSFET
高达65V的瞬态抗扰度
0.1A至2.23A可调节电流限制（1A时精确度为±5%）
ISO7637和ISO16750-2测试期间的负载保护
电池短路和接地短路保护
反向电流阻断，可提供输出对电池短路保护
IMON电流指示器输出（精度为±8.5%）
低静态电流（工作时为285μA，关断时为16μA）
可调节的UVLO、OVP切断、浪涌电流控制
出厂设置38V过压钳位选项
可选电流限制故障响应选项（自动重试、闭锁、CB模式）
采用易于使用的16引脚HTSSOP封装

应用领域

前置摄像头
后置摄像头
驾驶辅助ECU
远程信息处理控制单元
蜂窝式模块
资产跟踪

优惠活动

购买数量

(2000个/圆盘，最小起订量 1 个)

个

起订量：1 个2000个/圆盘

总价金额：

￥ 0.00

近期成交15单

	属性	参数值
	商品目录	理想二极管/ORing控制器
	输入电压(Vin)	4.2V~60V
	反向耐压	60V
	导通电流(Imax)	2.23A
