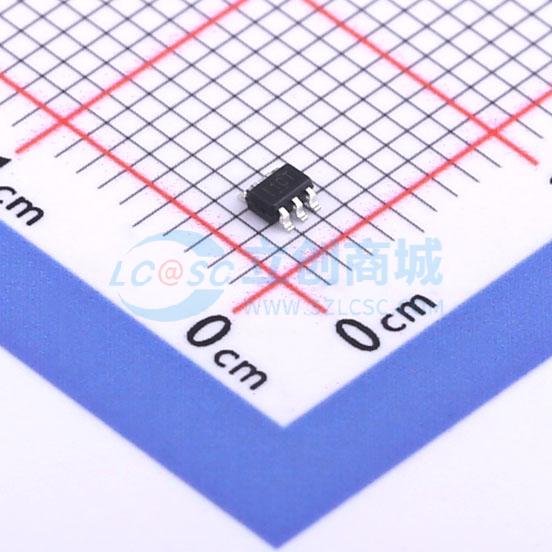

TPS22948DCKR

TPS22948 器件是一款小型单通道负载开关，能够通过输出电流限制、反向电流阻断和热关断来提供强大的故障情况保护。 开关导通状态由数字输入控制，此输入可与低压控制信号直接连接。首次加电时，此器件使用智能下拉电阻来保持ON 引脚不悬空，直到系统定序完成。故意将该引脚驱动为高电平之后，便会断开智能下拉电阻，以防止不必要的功率损耗。 TPS22948 采用标准SC - 70 封装，工作温度范围为 - 40°C 至 125°C。 The TPS22948 device is a 5.5 - V, 240 - mA current limited load switch in a 6 - pin SC - 70 package. The 300 - mΩ Pchannel FET is used to switch power from input to output with minimal voltage drop across the device. The TPS22948 device has a slow slew rate which helps reduce or eliminate power supply droop because of large inrush currents. During shutdown, the device has very low leakage currents, thereby reducing unnecessary leakages for downstream modules during standby. Integrated control logic, and driver eliminates the need for any external components which reduces solution size and bill of materials (BOM) count. The TPS22948 load switch also provides protection features such as reverse current blocking, output current limiting and thermal shutdown.

• 输入工作电压范围 (V_IN)：2.5V 至 5.5V
• 输出电流限制 (I_LIMIT)：240mA（典型值）
• 热关断(TSD)
• 导通电阻 (R_ON)：300mΩ（典型值）
• 慢速开通时序可限制浪涌电流（典型值）：开通时间 (t_ON)：6.6mV/μs 时为 820us
• 常开的反向电流阻断(RCB)：导通状态激活电流 (I_RCB)： - 200mA（典型值）
• 故障指示(FLT)
• 智能ON 引脚下拉电阻 (R_PD,ON)：ON V_IH(I_ON)：25nA（最大值）ON V_(R_PD,ON)：500kΩ（典型值）
• 低功耗：导通状态 (I_Q)：50uA（典型值）关断状态 (I_SD)：0.3uA（典型值）

• 个人电子产品
• 机顶盒
• HDMI 输出端口
• 笔记本电脑、台式计算机
• 扩展坞
