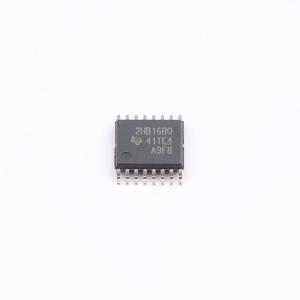

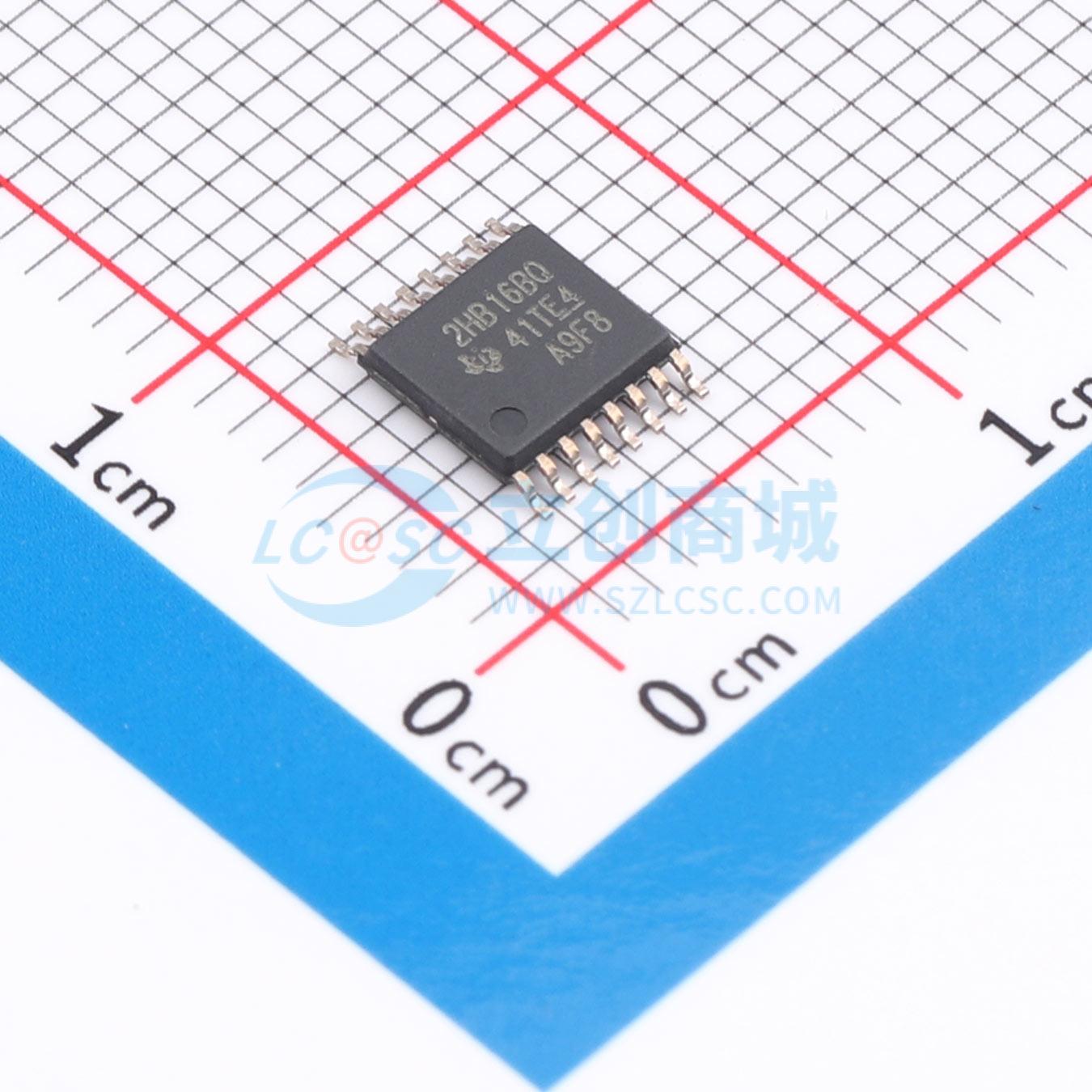

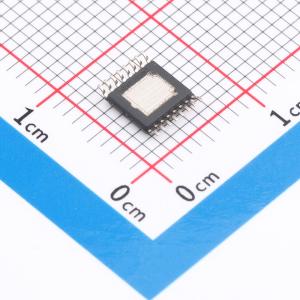

TPS2HB16BQPWPRQ1
40V、16mΩ双通道智能高侧开关
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TPS2HB16-Q1 具有可调节电流限制的 40V、16mΩ、2 通道汽车类智能高侧开关
- 品牌名称
- TI(德州仪器)
- 商品型号
- TPS2HB16BQPWPRQ1
- 商品编号
- C1852103
- 商品封装
- HTSSOP-16-EP
- 包装方式
- 编带
- 商品毛重
- 0.001克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 功率电子开关 | |
| 类型 | 高侧开关 | |
| 通道数 | 2 | |
| 输入控制逻辑 | 高电平有效 | |
| 最大连续电流 | 7A |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 6V~18V | |
| 导通电阻 | 16mΩ | |
| 工作温度 | -40℃~+125℃ | |
| 特性 | 过热保护(OTP)；短路保护(SCP)；过流保护(OCP) |
商品概述
TPS2HB16-Q1 器件是一款适用于12V 汽车系统的双通道智能高侧开关。该器件集成了强大的保护和诊断功能，以确保即使在汽车系统中发生短路等有害事件时也能提供输出端口保护。该器件通过可靠的电流限制来防止故障，根据器件型号不同，电流限制可调范围为4.1A 至48.5A。TPS2HB16F-Q1 器件具有高达60A的固定电流限制，能够驱动 2×35W、2x27W 和2x21W 灯泡。
凭借较高的电流限制范围，该器件可用于需要大瞬态电流的负载，而低电流限制范围可为不需要高峰值电流的负载提供更好的保护。该器件能够可靠地驱动各种负载分布。
TPS2HB16-Q1 还能够提供可改进负载诊断的高精度模拟电流检测。通过向系统MCU 报告负载电流和器件温度，该器件可实现预测性维护和负载诊断，从而延长系统寿命。
TPS2HB16-Q1 采用HTSSOP 封装，可减小PCB 尺寸。
商品特性
- 符合汽车类应用要求，具有符合AEC-Q100 标准的下列特性：
- 器件温度等级1：环境工作温度范围 TA = -40°C 至125°C
- 器件HBM ESD 分类等级2
- 器件CDM ESD 分类等级C4B
- 可承受40V 负载突降
- 具有16mΩ RON (TJ = 25°C) 的双通道智能高侧开关
- 通过可调电流限制提高系统级可靠性，电流限制可调范围为4.1A 至48.5A，并且内部固定为60A
- 强大的集成输出保护：
- 集成热保护
- 接地短路或电池短路保护
- 反向电池事件保护包括电压反向时自动启动
- 发生失电或接地失效时自动关闭
- 集成输出钳位对电感负载进行消磁
- 可配置故障处理
- 可对模拟检测输出进行配置，以精确测量：
- 负载电流
- 器件温度
- 通过SNS 引脚提供故障指示–开路负载和电池短路检测
应用领域
- 汽车显示模块
- ADAS 模块
- 座椅舒适模块
- 变速器控制单元
- HVAC 控制模块
- 车身控制模块
- LED 照明
- 2x27W 灯泡
