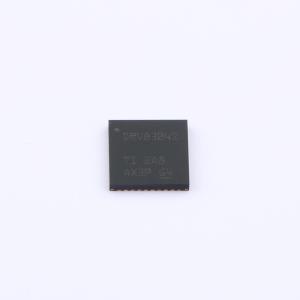

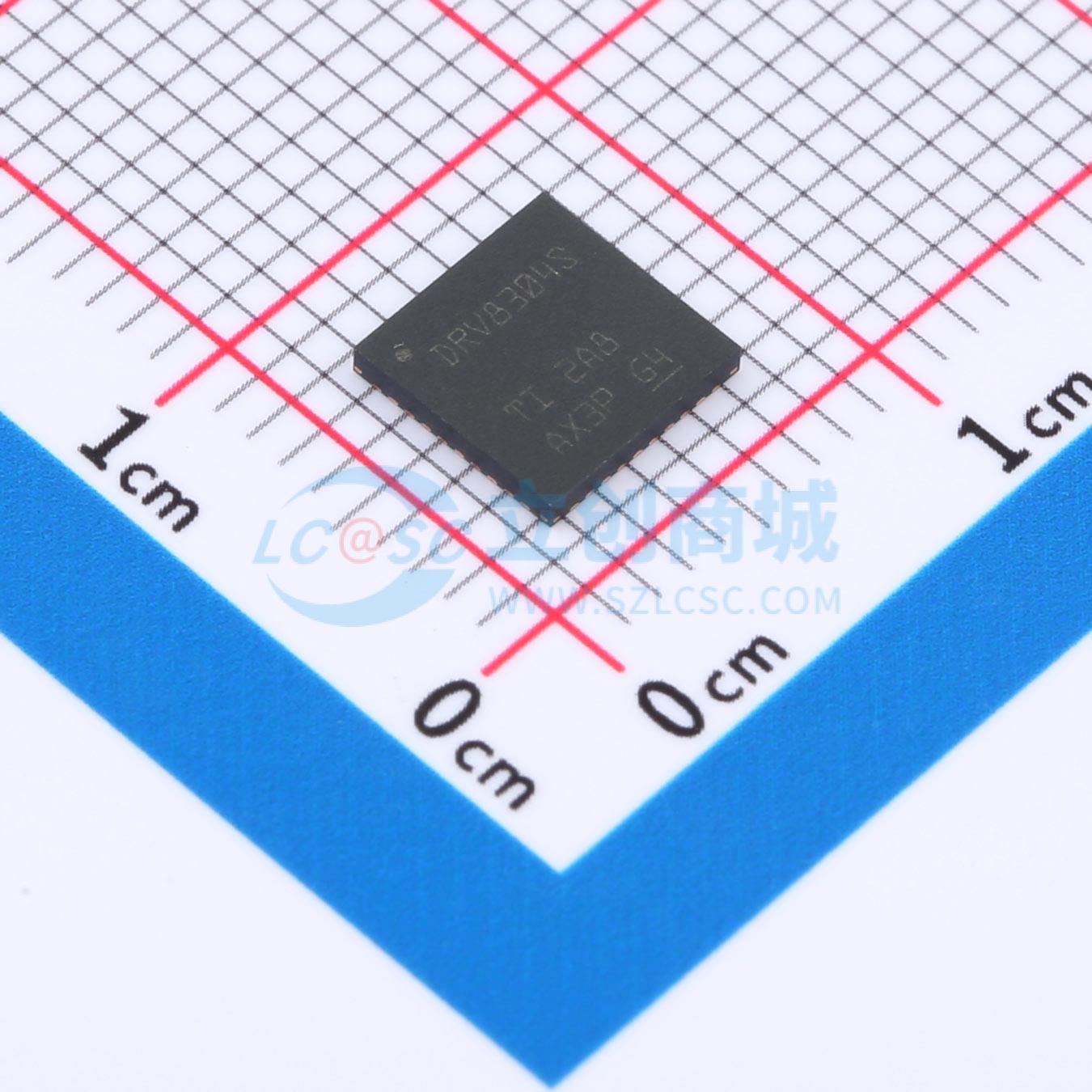

温馨提醒：图片仅供参考，商品以实物为准

DRV8304SRHAR

38V三相智能栅极驱动器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: DRV8304 具有电流分流放大器的 40V（最大值）三相智能栅极驱动器
品牌名称: TI(德州仪器)
商品型号: DRV8304SRHAR
商品编号: C1849480
商品封装: VQFN-40-EP(6x6)
包装方式: 编带
商品毛重: 0.82克(g)

商品参数

	属性	参数值
	上升时间(tr)	300ns
	下降时间(tf)	150ns
	特性	欠压保护(UVP)；过流保护(OCP)；过热保护(OPT)
	工作温度	-40℃~+125℃
	输入高电平(VIH)	1.5V~5.5V
	输入低电平(VIL)	0V~800mV

商品概述

DRV8304 器件是一款集成式栅极驱动器，适用于需要12V 和24V 直流电源轨的三相无刷直流(BLDC) 电机应用。这些应用包括BLDC 电机的场定向控制(FOC)、正弦电流控制和梯形电流控制。该器件集成了三个电流检测放大器(CSA)，可感测BLDC 电机的相电流，从而获得最佳的FOC 和电流控制系统实现方案。AUTOCAL 功能可以自动校准CSA 失调误差，因此可实现精确的电流检测。

该器件基于智能栅极驱动(SGD) 架构，因此无需任何外部栅极组件（电阻器和齐纳二极管），同时为外部FET 提供全面保护。SGD 架构可优化死区时间以避免出现任何击穿问题，在通过栅极压摆率控制技术降低电磁干扰(EMI) 方面带来了灵活性，并可通过栅源电压（VGS）握手和死区插入方法防止任何栅极短路问题。强下拉电流还可防止任何dv/dt 栅极导通。

该器件支持各种PWM 控制模式（1x、3x、6x 和独立模式），从而使用简单接口连接到可通过30mA、3.3V内部稳压器进行供电的控制电路。这些模式可根据具体的电机控制要求减少控制器的输出外设数量，并提供控制灵活性。该器件还具有1x 模式，因此可通过使用内部阻塞换向表对BLDC 电机进行传感器式梯形控制。该器件也可以配置为以独立模式驱动多个负载（如电磁阀）。

低功耗睡眠模式 3.3V、30mA线性稳压器集成式保护特性 VM 欠压闭锁(UVLO) 电荷泵欠压(CPUV) MOSFET漏源电压（VDS）过流保护(OCP) MOSFET 击穿保护栅极驱动器故障(GDF) 热警告和热关断(OTW/OTSD) 故障状态指示器(nFAULT)

商品特性

6V 至38V、三个半桥栅极驱动器，集成了3 个电流检测放大器(CSA)
40V 绝对最大额定值
针对12V 和24V 直流电源轨进行了全面优化
驱动高侧和低侧N 沟道MOSFET
支持 100% PWM 占空比
智能栅极驱动架构
通过可调压摆率控制实现更出色的EMI 和EMC 性能
通过 V_GS 握手和最小死区时间插入方法避免击穿
15mA 至 150mA 峰值拉电流
30mA 至 300mA 峰值灌电流
6x、3x、1x 和独立PWM 模式– 支持 120° 传感器式运行模式
集成栅极驱动器电源
高侧倍增电荷泵
低侧线性稳压器
集成三个分流放大器

应用领域

打印机
BLDC 电机模块
白色家电CPAP、风扇和泵
无人机、机器人和遥控玩具
ATM 和点钞机

优惠活动

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交2单

	属性	参数值
	商品目录	栅极驱动芯片
	驱动配置	低边；高边
	负载类型	MOSFET
	驱动通道数	3
	灌电流(IOL)	300mA
	拉电流(IOH)	150mA
	工作电压	6V~38V
