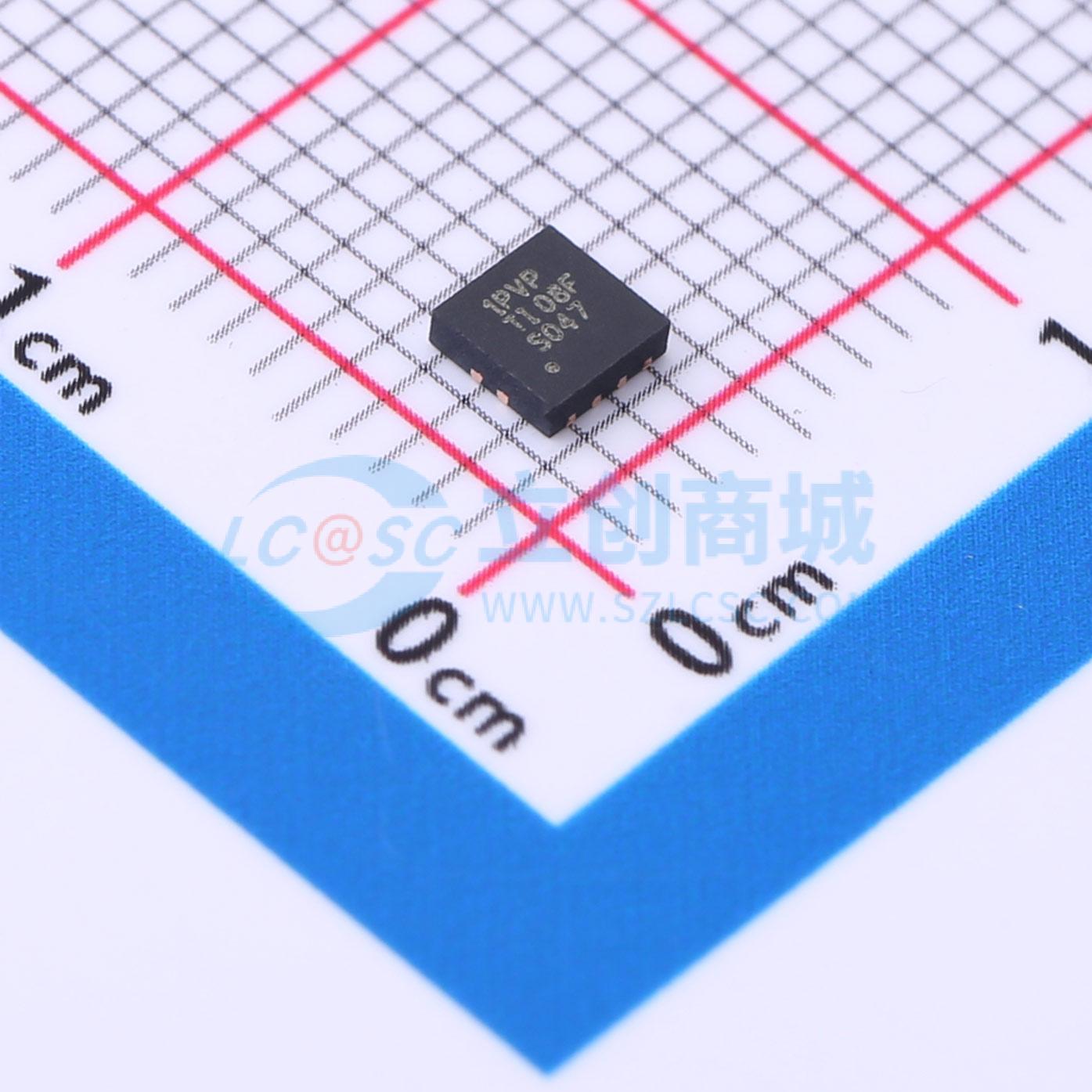

温馨提醒：图片仅供参考，商品以实物为准
TVS2201DRBR
22V双向平缓钳位浪涌保护器件
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- 22V 双向平缓钳位浪涌保护器件 8-SON -40 to 125
- 品牌名称
- TI(德州仪器)
- 商品型号
- TVS2201DRBR
- 商品编号
- C1849889
- 商品封装
- VSON-8-EP(3x3)
- 包装方式
- 编带
- 商品毛重
- 0.059克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 浪涌保护器 | |
| FET类型 | 内置FET | |
| 通道数 | 2 | |
| 工作电压 | 22V | |
| 安装方式 | 表面安装 |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+125℃ | |
| 长度 | 3mm | |
| 宽度 | 3mm | |
| 高度 | 1mm |
商品概述
TVS2201器件可将高达30A的IEC 61000-4-5故障电流进行分流，以保护系统免受高功率瞬态冲击或雷击。该器件可通过42Ω阻抗进行耦合的方式承受1kV的IEC 61000-4-5开路电压，满足常见的工业信号线路EMC要求。TVS2201使用反馈机制确保在故障期间发挥精确的平缓钳位能力，使系统接触电压始终低于传统TVS二极管。精确的电压调节允许设计人员放心地选择具有较低电压容差的系统组件，从而能够在不影响可靠性的情况下降低系统成本和复杂度。TVS2201具备±22V的工作范围，可在需要反向接线情形防护的系统中运行。此外，TVS2201还采用了小型SON封装，适用于空间受限应用，与标准的SMA和SMB封装相比，尺寸显著缩小。低器件泄露电流和电容确保最大限度地降低了对受保护线路的影响。
商品特性
- 保护特性符合针对工业信号线路的1kV、42Ω IEC61000-4-5浪涌测试要求
- 双向极性可针对双极信号传输或误接线情形提供保护
- 30A、8/20μs浪涌电流下的钳位电压为29.6V
- 关断电压：±22V
- 3mm×3mm²小型SON封装
- 在125°C时，可耐受超过5,000次的30A、8/20μs浪涌电流的重复冲击
- 强大的浪涌保护– IEC 61000-4-5 (8/20μs)：30A
- IEC61643-321 (10/1000μs)：4A
- 低泄漏电流– 27°C下为2nA（典型值），在85°C时的最大值为330nA
- 低电容：62pF
- 集成4级IEC 61000-4-2 ESD保护
应用领域
- 工业传感器I/O
- PLC I/O模块
- 模拟输入
- 电器
- 医疗设备
- USB Type-C V_BUS保护
