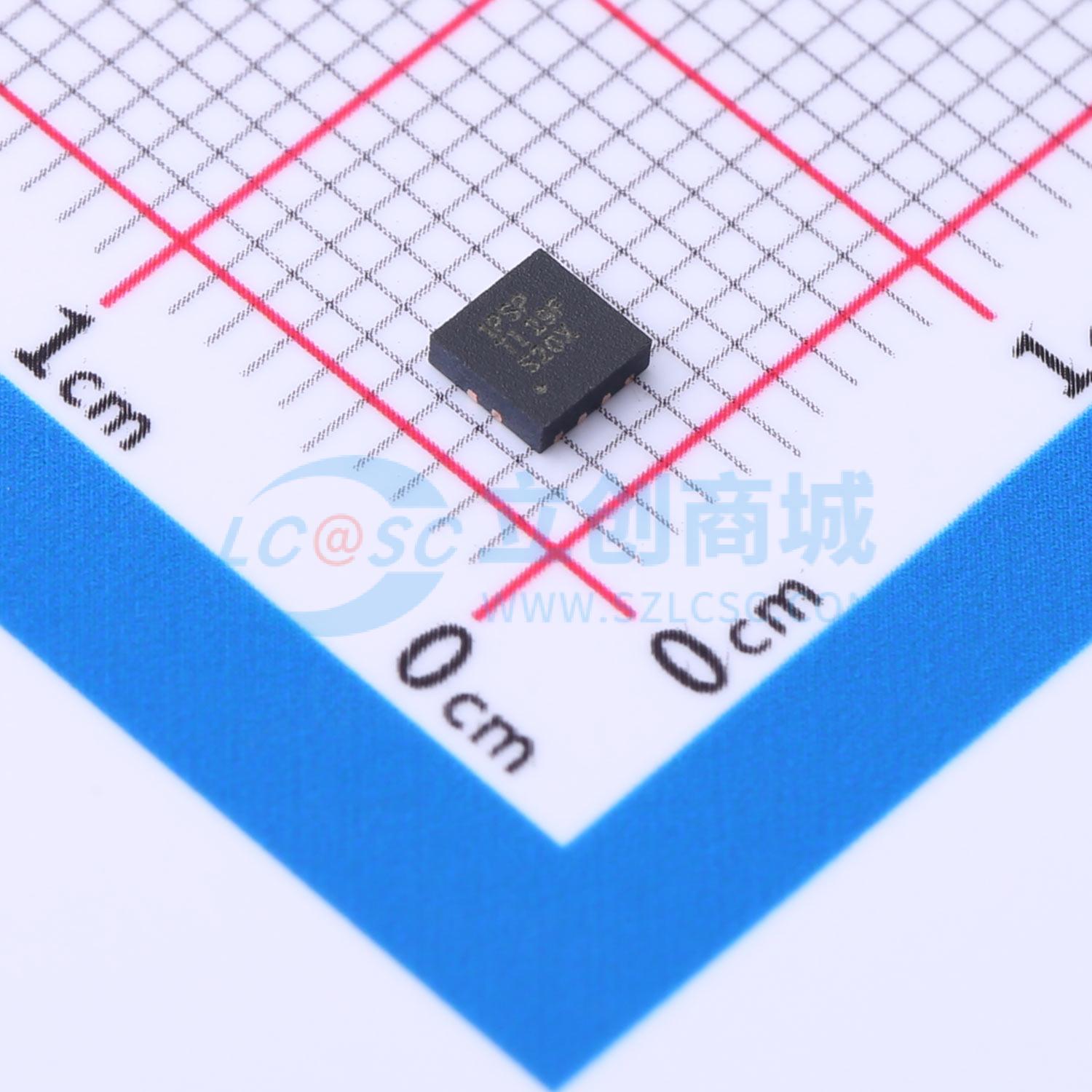

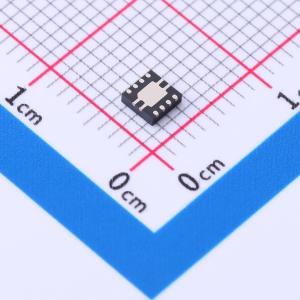

TVS1401DRBR

TVS1401 器件可将高达 30A 的 IEC 61000 - 4 - 5 故障电流进行分流，以保护系统免受高功率瞬态冲击或雷击。该器件可通过 42Ω 阻抗进行耦合的方式承受 1kV 的 IEC 61000 - 4 - 5 开路电压，满足常见的工业信号线路 EMC 要求。TVS1401 使用反馈机制确保在故障期间发挥精确的平缓钳位能力，使系统接触电压始终低于传统 TVS 二极管。精确的电压调节允许设计人员放心地选择具有较低电压容差的系统组件，从而能够在不影响可靠性的情况下降低系统成本和复杂度。TVS1401 具有 ±14V 的工作范围，可在需要反向接线情形防护的系统中运行。

此外，TVS1401 采用小型 SON 封装，与为空间受限的应用而设计，与标准 SMA 和 SMB 封装相比，其尺寸显著减小。低器件泄露电流和电容确保最大限度地降低了对受保护线路的影响。为了确保在产品的整个寿命期间提供可靠保护，在 125℃ 的环境下对 TVS1401 进行了 5,000 次重复浪涌冲击测试，但器件性能未发生任何变化。

• 提供功能安全
• 可帮助进行功能安全系统设计的文档
• 保护特性符合针对工业信号线路的 ±1kV、42Ω IEC 61000 - 4 - 5 浪涌测试要求
• 双向极性可针对双极信号传输或误接线情形提供保护
• 30A 8/20μs 浪涌电流下的钳位电压为 20.5V
• 关断电压：±14V
• 3mm × 3mm 小型 SON 封装
• 在 125℃ 时，可耐受超过 5,000 次的 30A 8/20μs 浪涌电流的重复冲击
• 强大的浪涌保护
• IEC61000 - 4 - 5 (8/20μs): 30A
• IEC61643 - 321 (10/1000μs): 6A
• 低泄漏电流
• 27℃ 下为 1.1nA（典型值）
• 85℃ 时的最大值为 260nA
• 低电容：68pF
• 集成 4 级 IEC 61000 - 4 - 2 ESD 保护

• 工业传感器 I/O
• 固态硬盘
• 电机驱动器
• 12V 电源线路
• 电器
• 医疗设备
• 电网保护和控制
