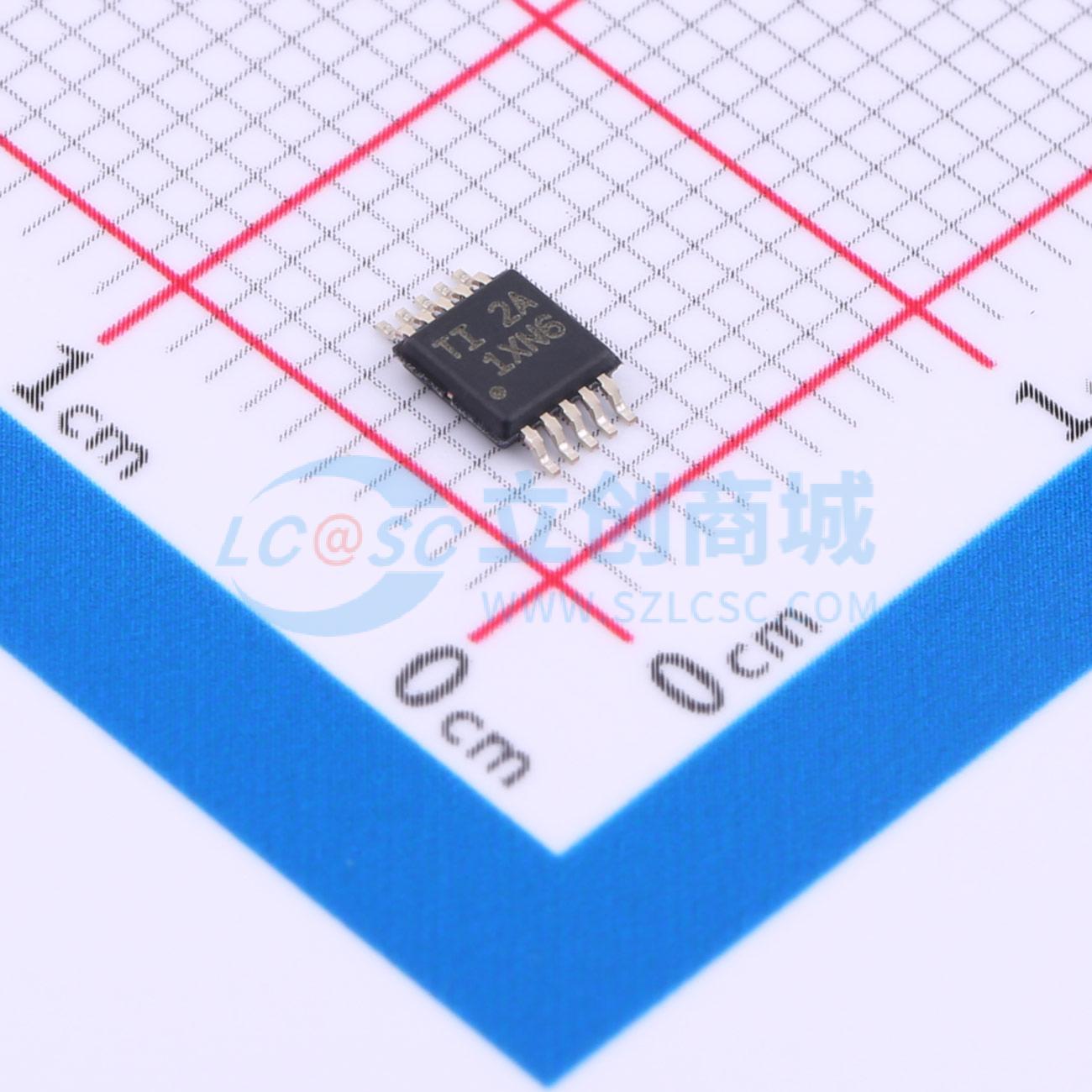

INA381A2IDGSR

INA381 集成了一个 26V 共模电流检测放大器和一个高速比较器。该器件通过测量电流分流电阻两端的电压，并将该电压与比较器参考引脚设置的用户自定义阈值进行比较，来检测过流情况。电流分流监测器可测量共模电压在 -0.2V 至 26V 范围内变化的差分电压信号，且与电源电压无关。 漏极开路报警输出可配置为两种工作模式：透明模式或锁存模式。在透明模式下，输出状态跟随输入状态。在锁存模式下，只有当锁存器复位时，报警输出才会清零。独立比较器的大信号报警响应时间小于 2μs，可快速检测过流事件。INA381 提供的系统总过流保护响应时间小于 10μs。 该器件采用 2.7V 至 5.5V 单电源供电，最大电源电流为 350μA。器件的工作温度范围为 -40°C 至 +125°C，提供 8 引脚 WSON 和 10 引脚 VSSOP 封装。

• 共模输入范围：-0.2V 至 +26V
• 高精度放大器：
  • TA = 25°C 时的失调电压 – VCM = 12V 时为 500μV（最大值）；VCM = 0V 时为 150μV（最大值）
  • 失调电压漂移：1μV/°C（最大值）
  • 增益误差：25°C 时为 1%（最大值）
  • 增益误差漂移：20ppm/°C（最大值）
• 可选放大器增益：
  • INA381A1：20V/V
  • INA381A2：50V/V
  • INA381A3：100V/V
  • INA381A4：200V/V
• 漏极开路比较器：
  • 迟滞：50mV
  • 传播延迟：400ns（典型值）
  • 通过外部参考电压设置报警阈值
  • 支持透明和锁存模式
• 封装：VSSOP - 10 和 WSON - 8

• 商用网络和服务器电源
• 商用 DC/DC 转换器
• 直流输入无刷直流电机驱动器
• 无线电动工具
• 头戴式耳机、耳麦和耳塞
