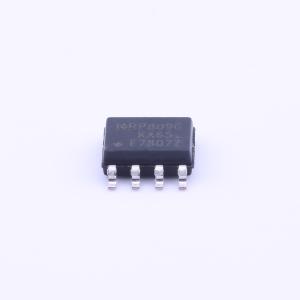

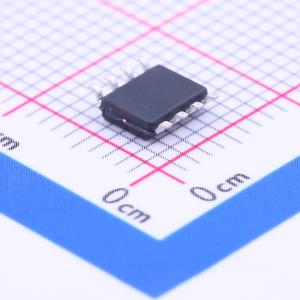

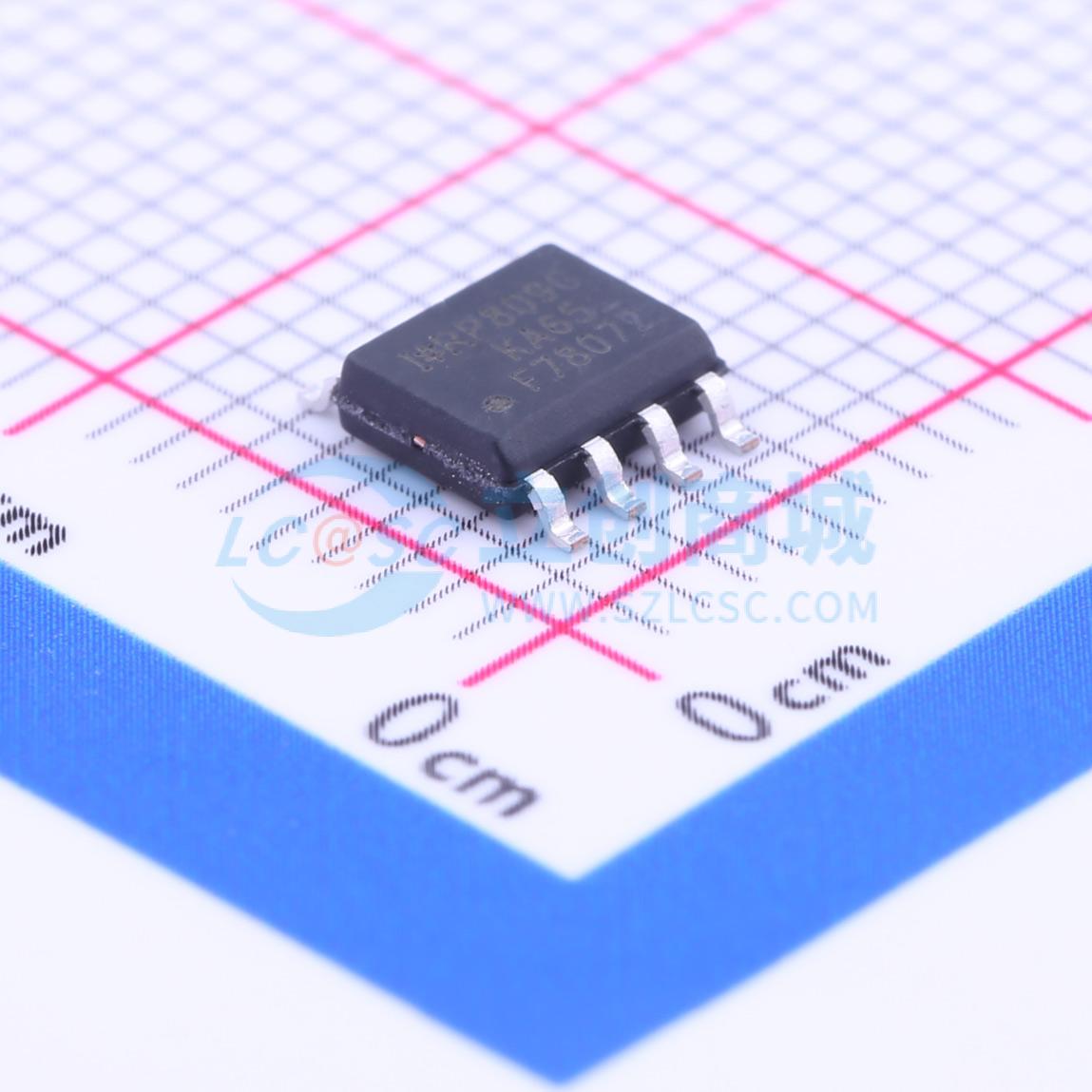

温馨提醒：图片仅供参考，商品以实物为准
IRF7807ZTRPBF
1个N沟道 耐压:30V 电流:11A
- 描述
- N 沟道,Vds=30V
- 品牌名称
- Infineon(英飞凌)
- 商品型号
- IRF7807ZTRPBF
- 商品编号
- C169079
- 商品封装
- SO-8
- 包装方式
- 编带
- 商品毛重
- 0.275克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 30V | |
| 连续漏极电流(Id) | 11A | |
| 导通电阻(RDS(on)) | 13.8mΩ@10V | |
| 耗散功率(Pd) | 2.5W | |
| 阈值电压(Vgs(th)) | 2.25V@250uA |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 11nC@4.5V | |
| 输入电容(Ciss) | 770pF | |
| 反向传输电容(Crss) | 100pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 190pF |
商品概述
这款MOSFET的设计旨在最小化导通电阻（R_DS(ON)），同时保持卓越的开关性能，使其非常适合高效电源管理应用。
商品特性
- 低RDS(ON) — 确保导通损耗最小化
- 小尺寸、热效率高的封装，可实现更高密度的终端产品
- 仅占用SO-8封装33%的电路板面积，使终端产品体积更小
- 完全无铅且符合RoHS标准
- 无卤素和锑，为“绿色”器件
- 通过AEC-Q101标准认证，具备高可靠性
应用领域
- 背光照明
- 电源管理功能
- DC - DC转换器
