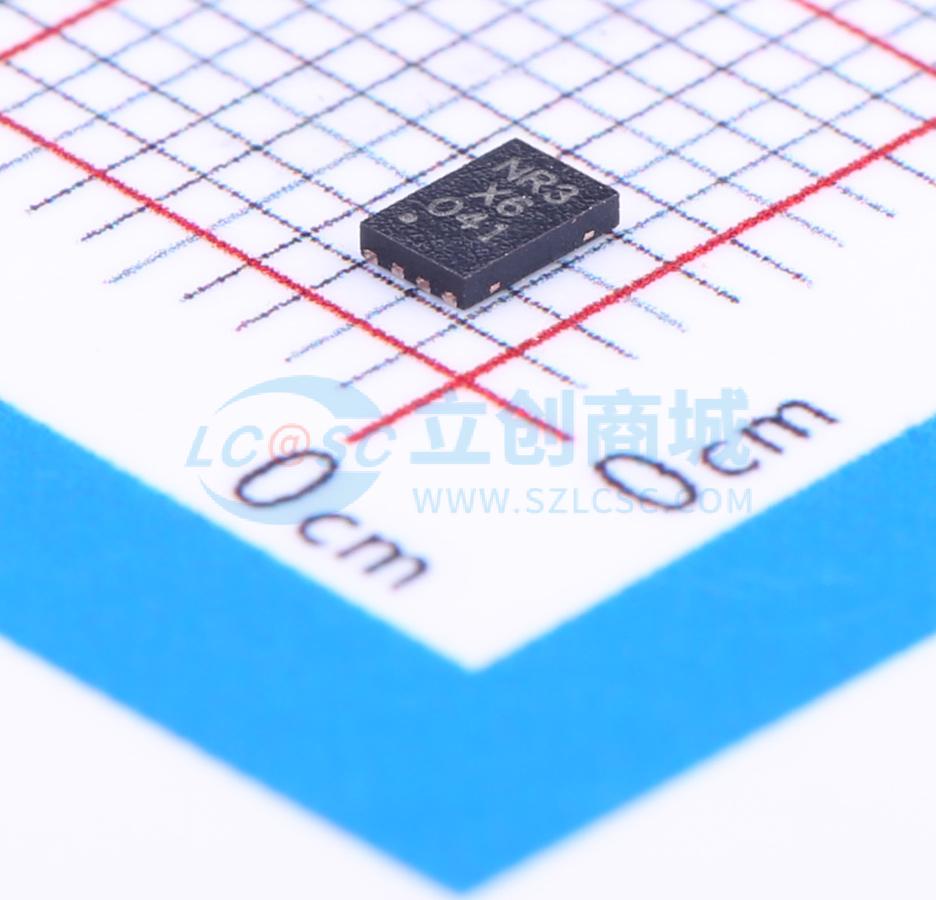

SX1243IULTRT

SX1243是一款超低成本、高度集成的FSK或OOK发射器，适用于310 - 450 MHz、860 - 870 MHz以及902 - 928 MHz频段。 对于成本至关重要的应用，SX1243无需通过MCU进行配置即可使用。不过，与微控制器配合使用时，可重新配置通信链路参数，包括输出功率、调制格式和工作信道。 SX1243具备集成的射频性能和成本效益，适用于北美FCC Part 15.231、FCC Part 15.247跳频扩频（FHSS）和数字调制技术、15.249以及欧洲EN 300 220标准。 SX1243是一款高度集成的多频段单芯片发射器IC，能够对输入数据流进行FSK和OOK调制。 它包含一个分数N型Σ - Δ锁相环（PLL）频率合成器。对于频率调制（FSK），调制在PLL带宽内完成；对于幅度调制（OOK），通过开启和关闭输出功率放大器（PA）来实现调制。 PLL使用的频率参考由22 MHz、24 MHz或26 MHz晶体振荡器产生，具体取决于所需的频段。 连接到RFOUT引脚的功率放大器（PA）可在50 Ω负载下提供0 dBm或+10 dBm的输出功率。若要优化效率，这两种输出功率各自需要特定的匹配网络。 可通过由CTRL和DATA引脚构成的简化双线接口（TWI）对电路进行配置。该接口的引脚还用于向芯片传输调制数据。 SX1243的另一个关键特性是其在发射和睡眠模式下的低电流消耗，以及1.8 V至3.7 V的宽工作电压范围。这使得SX1243适用于低成本电池供电或能量收集应用。

• 可配置输出功率为+10 dBm或0 dBm
• 比特率高达100 kbps
• OOK和FSK调制
• 电源电压范围为1.8至3.7 V
• 低物料清单（BOM）的高度集成发射器
• 典型步进为1.5 kHz的分数N型PLL
• 支持跳频扩频（FHSS）调制的频率捷变功能
• 符合FCC CFR Part 15.247数字调制技术标准

• 车库门开启器
• 低成本消费电子应用
• 远程无钥匙进入系统（RKE）
• 远程控制/安全系统
