温馨提醒：图片仅供参考，商品以实物为准

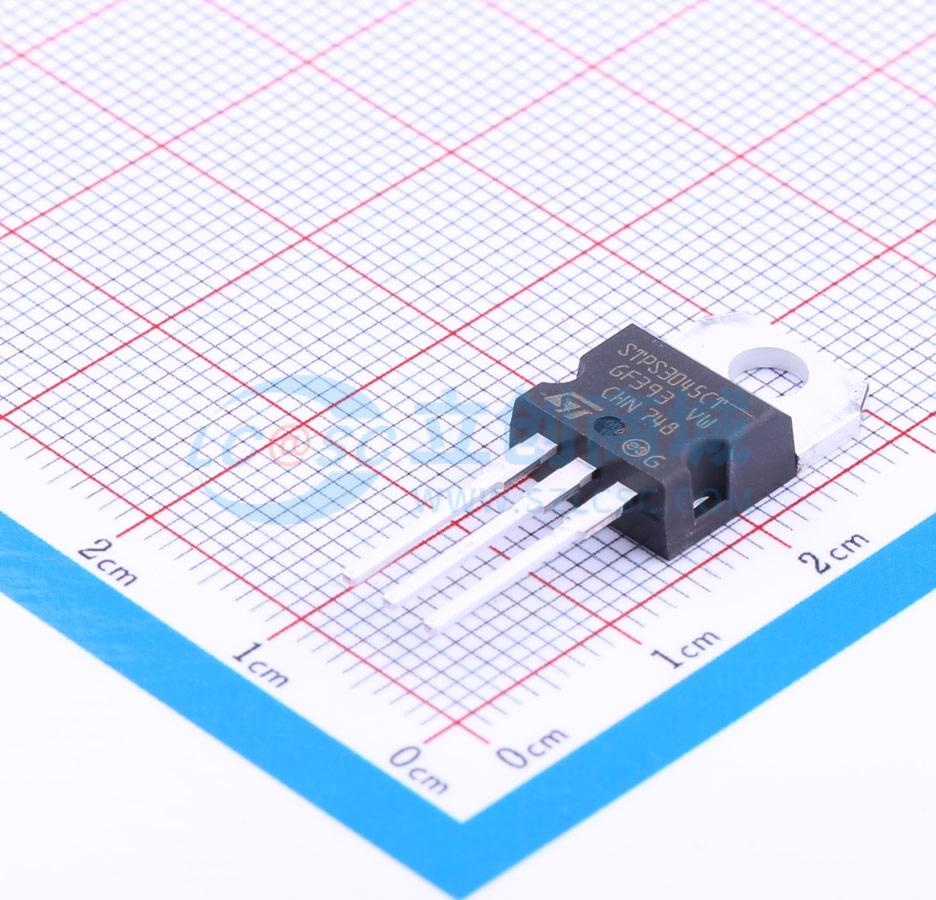

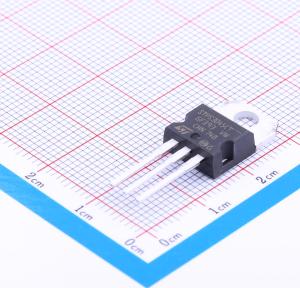

STPS3045CT
电压:45V 电流:15A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 45 V、30 A双路功率肖特基整流器
- 品牌名称
- ST(意法半导体)
- 商品型号
- STPS3045CT
- 商品编号
- C168940
- 商品封装
- TO-220AB-3
- 包装方式
- 管装
- 商品毛重
- 2.74克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 肖特基二极管 | |
| 二极管配置 | 1对共阴极 | |
| 正向压降(Vf) | 570mV@15A | |
| 直流反向耐压(Vr) | 45V |
| 属性 | 参数值 | |
|---|---|---|
| 整流电流 | 15A | |
| 反向电流(Ir) | 200uA@45V | |
| 非重复峰值浪涌电流 (Ifsm) | 220A |
商品概述
双中心抽头肖特基整流器，封装类型包括TO-220AB、TO-247或D²PAK。
商品特性
- 传导损耗小
- 开关损耗可忽略
- 开关速度快
- 雪崩额定
- 按需提供适用于D²PAK的ECOPACK®2合规组件
- 冷却方式为传导（C）
- 环氧树脂符合UL94 V0标准
- TO-220AB和TO-247的推荐扭矩值为0.55 N·m
- TO-220AB的最大扭矩值为0.7 N·m
- TO-247的最大扭矩值为1.0 N·m
- (dP_tot/dT_j) < (1/R_th(j-a))条件可避免单独散热器上二极管的热失控
- 脉冲测试条件：tp=380μs，δ<2%
- 评估传导损耗可使用以下公式：P=0.42×I_F(AV)+0.01×I_F²(RMS)
应用领域
- 开关模式电源
- 高频DC-DC转换器
- 低压高频逆变器
- 续流应用
- 极性保护应用
