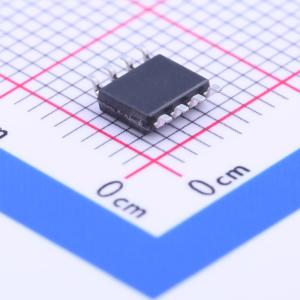

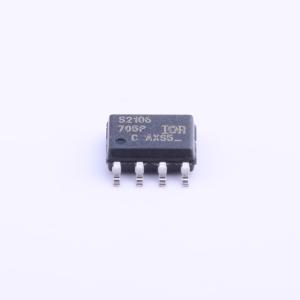

温馨提醒：图片仅供参考，商品以实物为准
IRS2106SPBF
IRS2106SPBF
SMT扩展库SMT补贴嘉立创PCB免费打样
- 品牌名称
- Infineon(英飞凌)
- 商品型号
- IRS2106SPBF
- 商品编号
- C151548
- 商品封装
- SOIC-8
- 包装方式
- 管装
- 商品毛重
- 0.275克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 栅极驱动芯片 | |
| 驱动配置 | 低边；高边 | |
| 负载类型 | IGBT；MOSFET | |
| 驱动通道数 | 2 | |
| 灌电流(IOL) | 600mA |
| 属性 | 参数值 | |
|---|---|---|
| 拉电流(IOH) | 290mA | |
| 工作电压 | 10V~20V | |
| 上升时间(tr) | 100ns | |
| 下降时间(tf) | 35ns | |
| 工作温度 | -40℃~+150℃@(Tj) |
商品概述
IRS2106/IRS21064是高压、高速功率MOSFET和IGBT驱动器，具有独立的高端和低端参考输出通道。专有的HVIC和抗闩锁CMOS技术实现了坚固的单片结构。逻辑输入与标准CMOS或LSTTL输出兼容，低至3.3V逻辑电平。
商品特性
- 浮动通道专为自举操作设计
- 可在高达+600V的电压下完全正常工作
- 耐受负瞬态电压，抗dV/dt干扰
- 栅极驱动电源范围为10V至20V
- 双通道均具备欠压锁定功能
- 与3.3V、5V和15V输入逻辑兼容
- 双通道的传播延迟匹配
- 逻辑地和功率地的偏移范围为±5V
- 较低的di/dt栅极驱动器，具备更好的抗噪声能力
- 输出与输入同相（IRS2106）
- 符合RoHS标准
