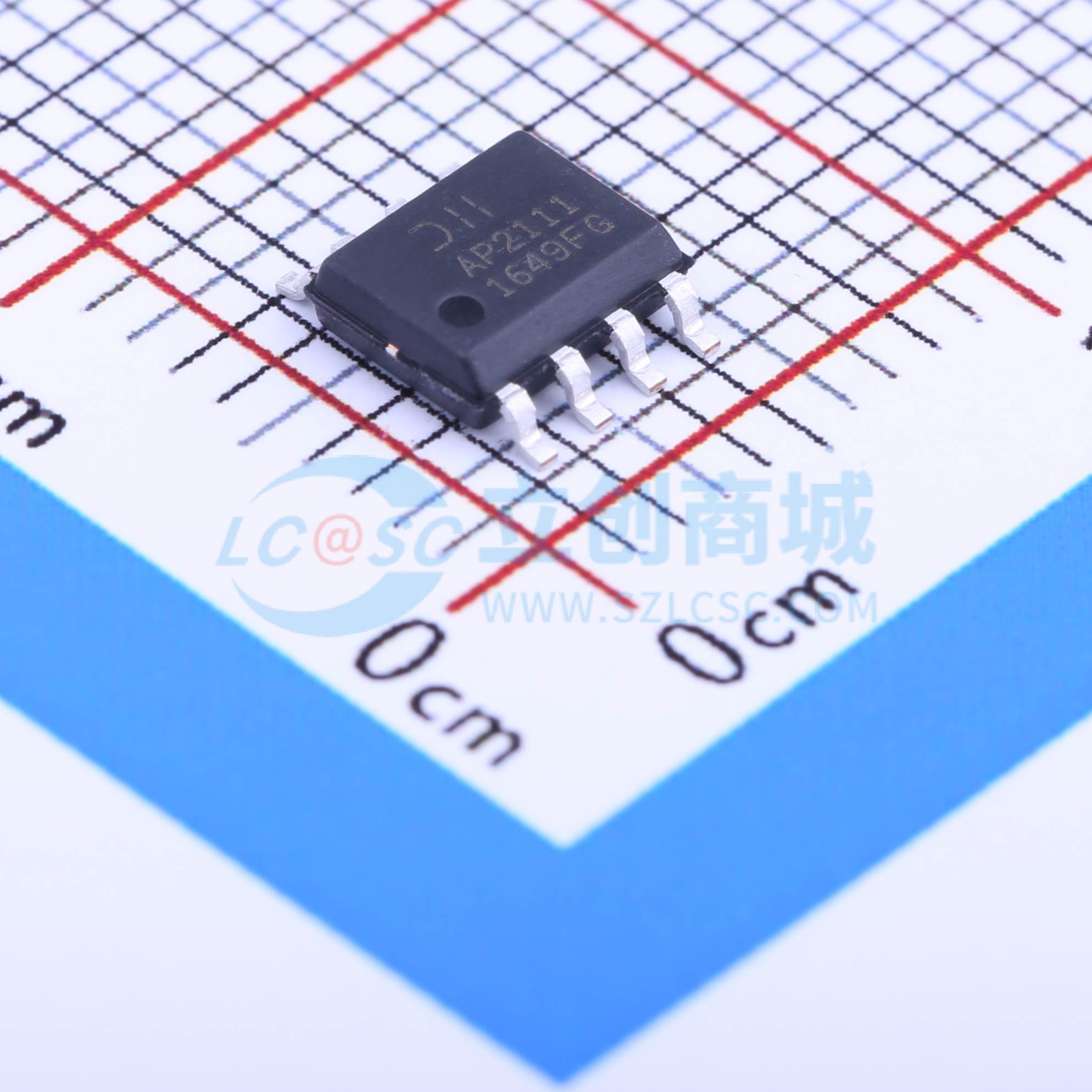

AP2111SG-13

单通道限流电源开关

描述: AP2101和AP2111是集成式高端功率开关，专为通用串行总线（USB）及其他热插拔应用进行了优化。该系列器件符合USB 2.0标准，且使能输入具有两种极性可选。
品牌名称: DIODES(美台)
商品型号: AP2111SG-13
商品编号: C151559
商品封装: SOIC-8
包装方式: 编带
商品毛重: 0.388克(g)

商品参数

	属性	参数值
	工作电压	2.7V~5.5V
	导通电阻	95mΩ
	工作温度	-35℃~+85℃
	特性	过热保护(OTP)；短路保护(SCP)；过流保护(OCP)；欠压保护(UVP)

商品概述

AP2101和AP2111是集成式高端功率开关，针对通用串行总线（USB）和其他热插拔应用进行了优化。该系列器件符合USB 2.0标准，使能输入具有两种极性可选。它们具备电流和热限制、短路保护功能，以及可控上升时间、欠压锁定和自动放电功能。漏极开路标志输出端具有7ms的消抖能力，可防止误报过流，且无需任何外部元件。所有器件均提供SO - 8和MSOP - 8EP封装。

商品特性

带自动放电功能的单USB端口功率开关
短路电流和热保护
2.45A精确限流
快速瞬态响应时间：5μs
90mΩ导通电阻
反向电流阻断
输入电压范围：2.7V – 5.5V
典型上升时间0.6ms
极低关断电流：1μA（最大值）
带消隐时间（典型值7ms）的故障报告（FLG）
ESD保护：4kV HBM、300V MM
低电平有效（AP2101）或高电平有效（AP2111）使能
环境温度范围：-35℃至85℃
SO - 8和MSOP - 8EP（外露焊盘）：采用“绿色”模塑料（无溴、锑）
完全无铅且完全符合RoHS标准
无卤素和锑，“绿色”器件
获UL认证，文件编号E322375
通过IEC60950 - 1 CB体系认证

应用领域

消费电子——液晶电视和显示器、游戏机
通信——机顶盒、GPS、智能手机
计算机——笔记本电脑、台式机、服务器、打印机、扩展坞、集线器

数据手册PDF

放大查看下载PDF

交货周期

订货3-5个工作日

购买数量

(1个/圆盘，最小起订量 2500 个)

个

起订量：2500 个1个/圆盘

总价金额：

￥ 0.00

近期成交15单

	属性	参数值
	商品目录	功率电子开关
	类型	高侧开关
	通道数	1
	输入控制逻辑	高电平有效
	最大连续电流	2A
