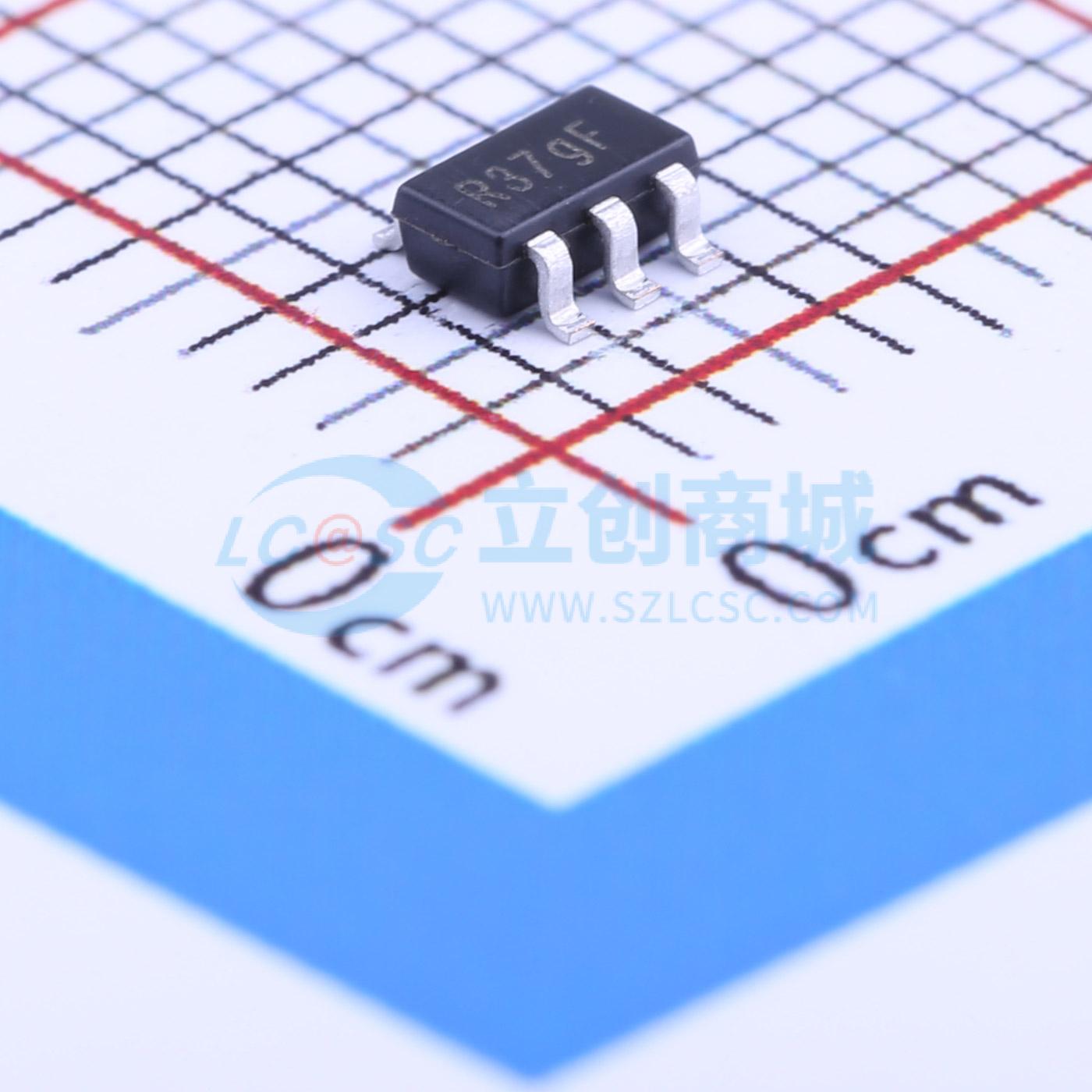

温馨提醒：图片仅供参考，商品以实物为准

AP331AWRG-7

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 宽电源电压范围：2.0V至36V 单电源或双电源：±1.0V至±18V 极低的电源电流消耗（0.4mA）——与电源电压无关低输入偏置电流：150nA 低输入失调电流：±70nA 低输入失调电压：±4mV 输入共模电压范围包含地电位差分输入电压范围等于电源电压低输出饱和电压：4mA时为250mV 输出电压与TTL、DTL、ECL、MOS和CMOS逻辑系统兼容 SOT25和SOT25R：采用“绿色”模塑料（无溴、锑）无铅表面处理/符合RoHS标准 AP331A是一款精密电压比较器，比较器的失调电压规格低至最大8.0mV，专为在宽电压范围内由单电源供电而设计。也可以采用双电源供电，且低电源电流消耗与电源电压大小无关。该比较器还具有独特的特性，即使采用单电源供电，其输入共模电压范围也包含地电位。
品牌名称: DIODES(美台)
商品型号: AP331AWRG-7
商品编号: C151561
商品封装: SOT-25R
包装方式: 编带
商品毛重: 0.052克(g)

商品参数

	属性	参数值
	输出模式	MOS；DTL；CMOS；TTL；ECL
	静态电流(Iq)	400uA
	工作温度	0℃~+70℃
	最大电源宽度(Vdd-Vss)	40V
	单电源	2V~36V
	双电源(Vee ~ Vcc)	1V~18V；-18V~-1V
	输入失调电流(Ios)	70nA
	响应时间(tr)	1.3us

商品概述

宽电源电压范围：2.0V至36V 单电源或双电源：±1.0V至±18V 极低的电源电流消耗（0.4mA）——与电源电压无关低输入偏置电流：150nA 低输入失调电流：±70nA 低输入失调电压：±4mV 输入共模电压范围包含地电位差分输入电压范围等于电源电压低输出饱和电压：4mA时为250mV 输出电压与TTL、DTL、ECL、MOS和CMOS逻辑系统兼容 SOT25和SOT25R：采用“绿色”模塑料（无溴、锑）无铅表面处理/符合RoHS标准

AP331A是一款精密电压比较器，比较器的失调电压规格低至最大8.0mV，专为在宽电压范围内由单电源供电而设计。也可以采用双电源供电，且低电源电流消耗与电源电压大小无关。该比较器还具有独特的特性，即使采用单电源供电，其输入共模电压范围也包含地电位。

商品特性

宽电源电压范围：2.0V至36V
单电源或双电源：±1.0V至±18V
极低的电源电流消耗（0.4mA）——与电源电压无关
低输入偏置电流：150nA
低输入失调电流：±70nA
低输入失调电压：±4mV
输入共模电压范围包含地电位
差分输入电压范围等于电源电压
低输出饱和电压：4mA时为250mV
输出电压与TTL、DTL、ECL、MOS和CMOS逻辑系统兼容
SOT25和SOT25R：采用“绿色”模塑料（无溴、锑）
无铅表面处理/符合RoHS标准

应用领域

高精度比较器
降低失调电压随温度的漂移
无需双电源
可在接近地电位处进行检测
与所有类型的逻辑电路兼容
功耗适合电池供电应用

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 5 个)

个

起订量：5 个3000个/圆盘

总价金额：

￥ 0.00

近期成交77单

	属性	参数值
	商品目录	比较器
	比较器数	单路
	输入失调电压(Vos)	4mV
	输入偏置电流(Ib)	150nA
	传播延迟(tpd)	300ns
	滞后电压(Vhys)	-
	共模抑制比(CMRR)	-
	输出类型	-
