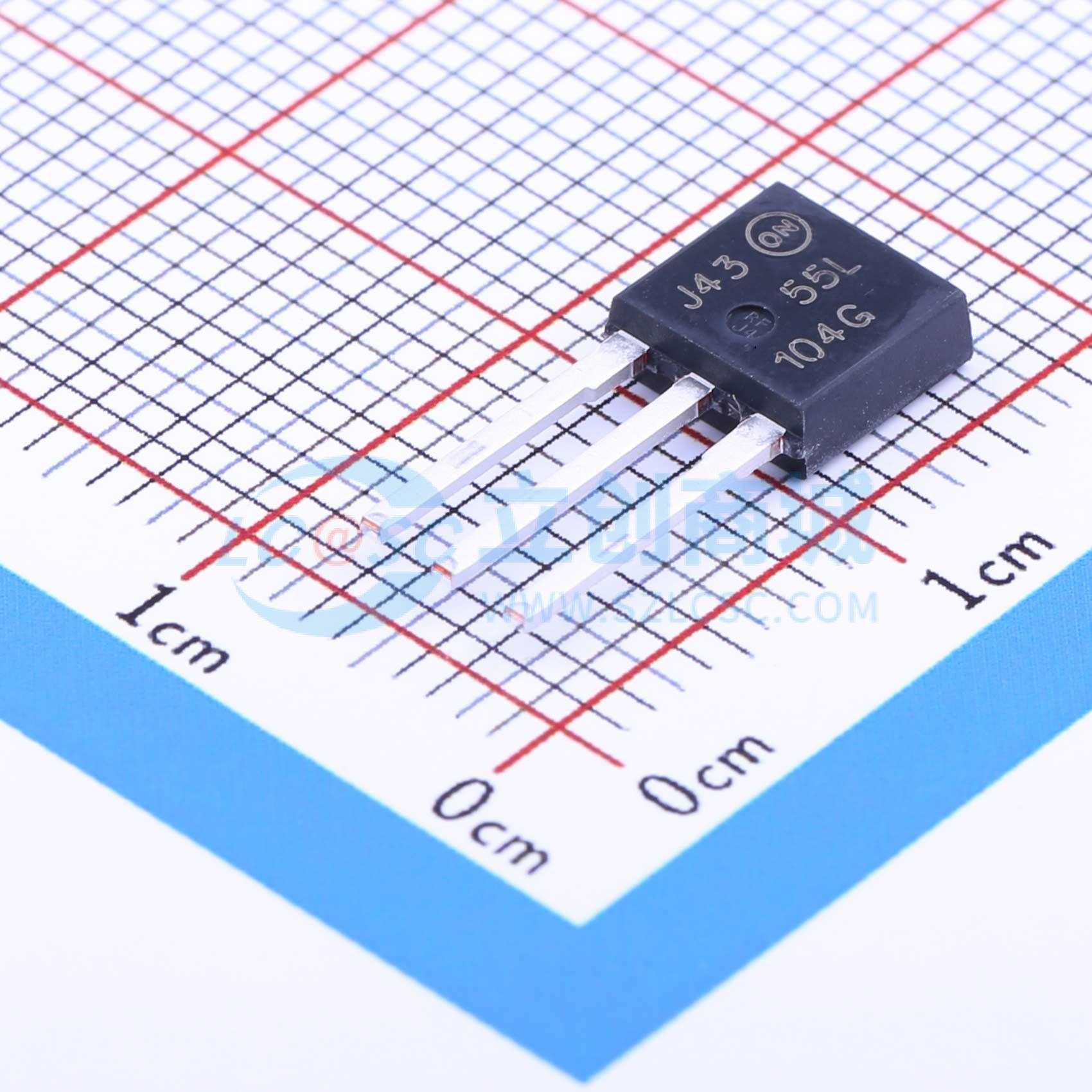

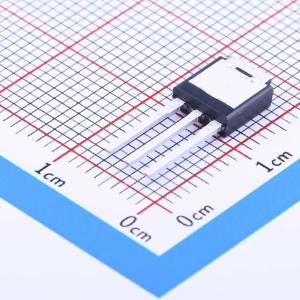

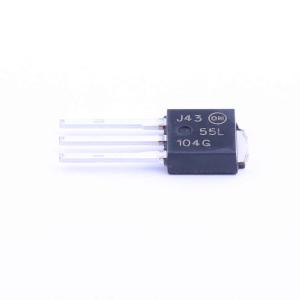

温馨提醒：图片仅供参考，商品以实物为准
NTD3055L104-1G
1个N沟道 耐压:60V 电流:12A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 适用于电源、转换器、功率电机控制和桥式电路中的低压高速开关应用。
- 品牌名称
- onsemi(安森美)
- 商品型号
- NTD3055L104-1G
- 商品编号
- C150253
- 商品封装
- TO-251(IPAK)
- 包装方式
- 管装
- 商品毛重
- 0.81克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 60V | |
| 连续漏极电流(Id) | 12A | |
| 导通电阻(RDS(on)) | 104mΩ@5.0V | |
| 耗散功率(Pd) | 48W | |
| 阈值电压(Vgs(th)) | 2V@250uA |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 20nC@5.0Vdc | |
| 输入电容(Ciss) | 316pF | |
| 反向传输电容(Crss) | 105pF | |
| 工作温度 | -55℃~+175℃ | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 440pF |
商品概述
专为电源、转换器、动力电机控制和桥式电路中的低电压、高速开关应用而设计。
商品特性
- 更低的导通电阻RDS(on)
- 更低的导通电压VDS(on)
- 更严格的VSD规格
- 更低的二极管反向恢复时间
- 更低的反向恢复存储电荷
- 适用于汽车及其他有独特产地和控制变更要求的应用的NTDV和STDV前缀；符合AEC - Q101标准且具备生产件批准程序（PPAP）能力
- 这些器件无铅且符合RoHS标准
应用领域
- 电源-转换器-动力电机控制-桥式电路
