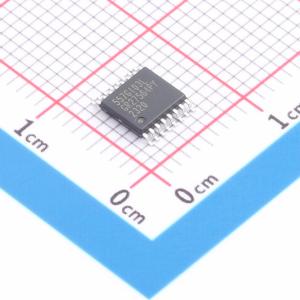

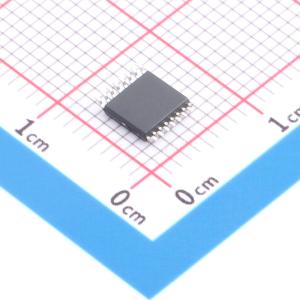

温馨提醒：图片仅供参考，商品以实物为准
557GI-03LFT
2输出PCI-Express Gen1时钟源
- 描述
- 是一款支持PCI-Express Gen 1和以太网要求的扩频时钟发生器。用于PC或嵌入式系统，可大幅降低电磁干扰（EMI）。该设备提供两个差分（HCSL）扩频输出。扩频类型和幅度可通过选择引脚配置。采用IDT的专利锁相环（PLL）技术，以25 MHz晶体为输入，可为HCSL产生25 MHz、100 MHz、125 MHz或200 MHz时钟频率的两对差分输出，为LVDS产生25 MHz或100 MHz的输出。
- 品牌名称
- RENESAS(瑞萨)/IDT
- 商品型号
- 557GI-03LFT
- 商品编号
- C150255
- 商品封装
- TSSOP-16
- 包装方式
- 编带
- 商品毛重
- 0.9克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 时钟发生器/频率合成器/PLL | |
| 接口类型 | - | |
| 最大输出频率 | 200MHz | |
| 工作电压 | 2.97V~3.63V | |
| 输出通道数 | 2 | |
| 工作温度 | -40℃~+85℃ | |
| 周期抖动 | - |
| 属性 | 参数值 | |
|---|---|---|
| 相邻周期抖动 | 80ps | |
| 相位抖动 | 86ps | |
| 相位偏移 | - | |
| 时钟/振荡器 | 外置 | |
| 输入电平 | - | |
| 输出电平 | LVDS；HCSL | |
| 功能特性 | - |
商品概述
ICS557-03是一款支持PCI Express Gen1和以太网要求的扩频时钟发生器。该器件用于个人计算机或嵌入式系统，可显著降低电磁干扰。它提供两路差分高速电流转向逻辑扩频输出。扩频类型和幅度通过选择引脚进行配置。采用IDT的专利锁相环技术，该器件接收25 MHz晶体输入，并产生两对差分输出，时钟频率为25 MHz、100 MHz、125 MHz或200 MHz（适用于高速电流转向逻辑），以及25 MHz或100 MHz（适用于低压差分信号）。
商品特性
- 采用16引脚薄型小尺寸封装
- 符合RoHS 5（绿色）或RoHS 6（绿色且无铅）环保包装要求
- 支持高速电流转向逻辑或低压差分信号输出电平
- 工作电压为3.3 V
- 输入频率为25 MHz
- 抖动为60 ps（周期到周期）
- 具备扩频能力
- 支持工业和商业温度范围
应用领域
- PCI Express Gen1时钟源
- 以太网应用
- 嵌入式系统
