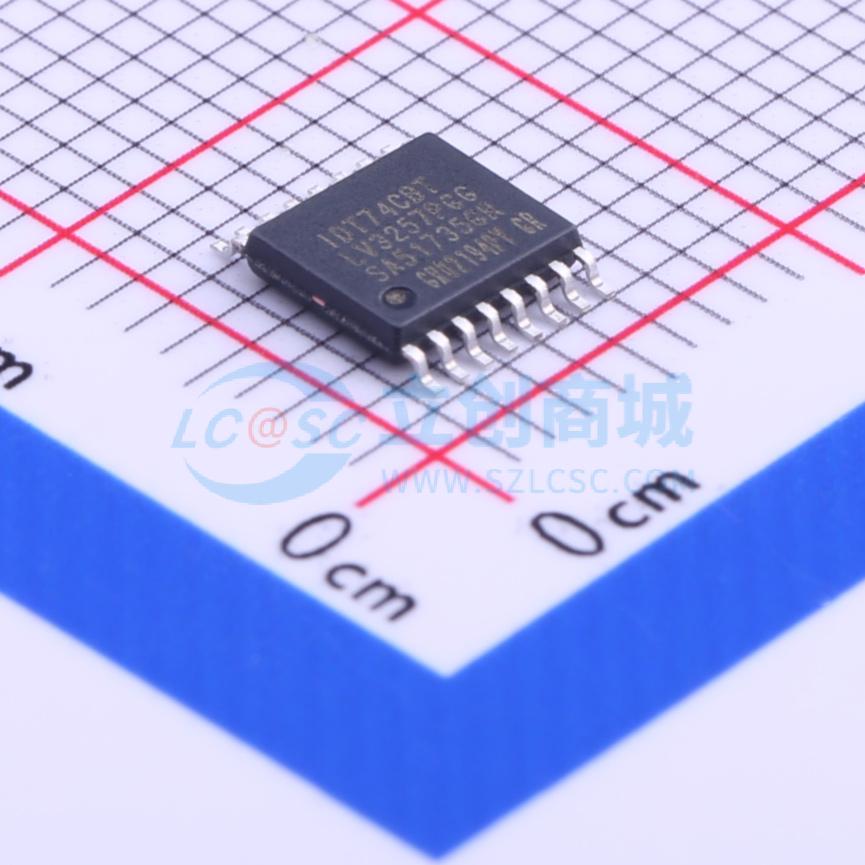

温馨提醒：图片仅供参考，商品以实物为准
74CBTLV3257PGG8
低电压四路2:1复用器/解复用器总线开关，具备双向开关连接、断电隔离、过压容限等特性
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 多路复用器/多路分解器
- 品牌名称
- RENESAS(瑞萨)/IDT
- 商品型号
- 74CBTLV3257PGG8
- 商品编号
- C150294
- 商品封装
- TSSOP-16
- 包装方式
- 编带
- 商品毛重
- 0.16克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模拟开关/多路复用器 | |
| 开关电路 | 2:1 | |
| 通道数 | - | |
| 导通电阻(Ron) | 5Ω | |
| 工作电压 | 2.3V~3.6V | |
| 导通电容(Con) | - |
| 属性 | 参数值 | |
|---|---|---|
| 导通时间(ton) | - | |
| 关闭时间(toff) | - | |
| 带宽 | - | |
| 工作温度 | -40℃~+85℃ | |
| 传播延迟(tpd) | 250ps | |
| 功能特性 | 双向模拟通道；断电隔离；故障保护 |
商品概述
CBTLV3257是一款四路2:1多路复用器/解复用器。开关的低导通电阻允许以最小的传播延迟进行连接。 选择（S）输入控制数据流。当输出使能（OE）输入为低电平时，多路复用器/解复用器被启用。 为确保在上电或断电期间处于高阻抗状态，OE应通过上拉电阻连接到VCC；电阻的最小值由驱动器的灌电流能力决定。
商品特性
- 功能上等同于QS3257
- 两个端口之间具有5Ω的双向开关连接
- 断电条件下的隔离功能
- 过压耐受
- 闩锁性能超过100mA
- VCC = 2.3V - 3.6V，正常范围
- 静电放电（ESD）：按照MIL-STD-883方法3015测试大于2000V；采用机器模型（C = 200pF，R = 0）测试大于200V
- 提供QSOP和TSSOP封装
应用领域
- 3.3V高速总线切换、多路复用和总线隔离
