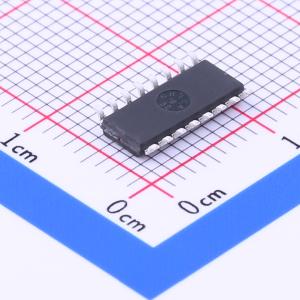

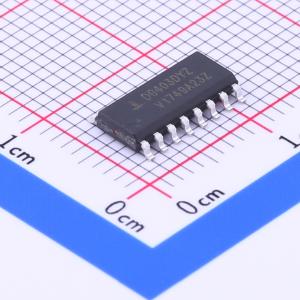

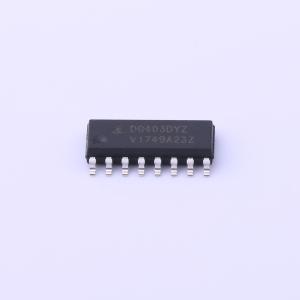

DG403DYZ

单片CMOS模拟开关

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 具有TTL和CMOS兼容的数字输入，低导通电阻，快速切换时间，适用于音频切换、电池供电系统等应用。
品牌名称: RENESAS(瑞萨)/IDT
商品型号: DG403DYZ
商品编号: C152680
商品封装: SOIC-16
包装方式: 管装
商品毛重: 5.5克(g)

商品参数

商品概述

DG401和DG403单片CMOS模拟开关具备与TTL和CMOS兼容的数字输入。这些开关的特点是模拟导通电阻低（<45Ω），开关时间快（tON<150ns）。低电荷注入简化了采样保持应用。DG401、DG403系列的改进得益于采用高压硅栅工艺。外延层可防止早期CMOS技术相关的闩锁效应。44V的最大电压范围允许控制30VP - P信号。电源可以是+5V至+34V的单端电源，也可以是±5V至±17V的双电源。模拟开关是双向的，对交流或双向信号具有相同的匹配性能。在±15V的模拟输入范围内，导通电阻随模拟信号的变化非常小。三种不同的器件相当于两个单刀单掷（SPST，DG401）或两个单刀双掷（SPDT，DG403）继电器开关触点，可通过CMOS或TTL电平激活。引脚排列相似，允许使用标准布局，并根据需要选择开关功能。

商品特性

导通电阻（最大值）：45Ω
低功耗（PD）：<35μW
快速开关动作
- 导通时间（最大值）：150ns
- 关断时间（最大值）：100ns
低电荷注入
DG401双单刀单掷；引脚排列与HI - 5041相同
DG403双单刀双掷；与DG190、IH5043、IH5151、HI - 5051相同
与TTL、CMOS兼容
单电源或双电源工作
提供无铅加退火版本（符合RoHS标准）

应用领域

音频切换
电池供电系统
数据采集
高可靠性系统
采样保持电路
通信系统
自动测试设备

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(48个/管，最小起订量 1 个)

个

起订量：1 个48个/管

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	模拟开关/多路复用器
	开关电路	2:1
	通道数	2
	工作电压	5V~34V；-17V~-5V；5V~17V
	导通时间(ton)	100ns

	属性	参数值
	导通电阻(Ron)	20Ω
	关闭时间(toff)	60ns
	工作温度	-40℃~+85℃
	导通电容(Con)	39pF
