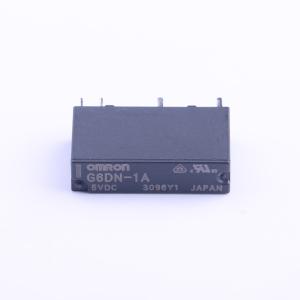

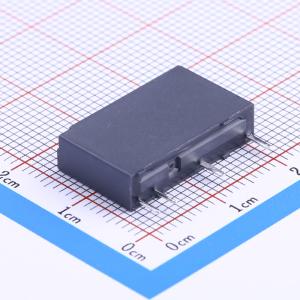

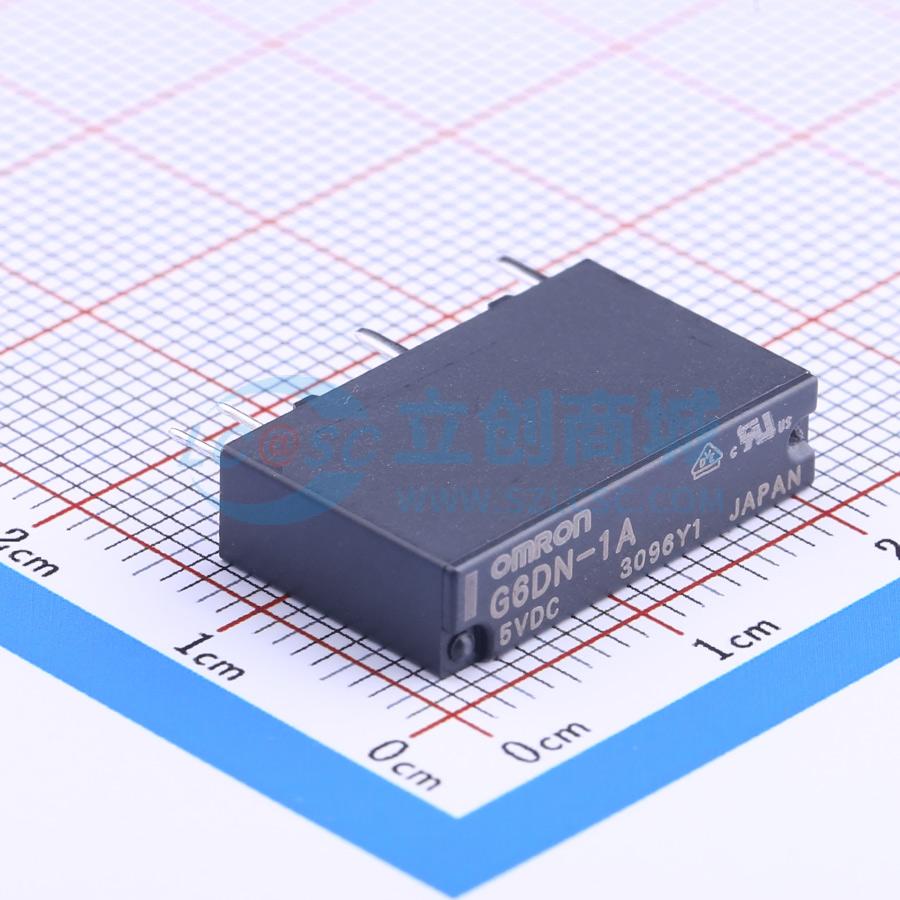

G6DN-1A DC5
5V 5A 一组常开:1A(单刀单掷-常开)
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 5VDC
- 品牌名称
- OMRON(欧姆龙)
- 商品型号
- G6DN-1A DC5
- 商品编号
- C152699
- 商品封装
- DIP,20x5.1mm
- 包装方式
- 管装
- 商品毛重
- 3.12克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 功率继电器 | |
| 线圈电压 | 5V | |
| 触点形式 | 一组常开:1A(单刀单掷-常开) | |
| 引脚数 | - | |
| 触点容量(电阻负载) | 5A@250VAC；5A@30VDC | |
| 最大切换电压 | 277V@AC；125V@DC | |
| 额定线圈功率 | 110mW | |
| 触点材料 | 银合金 | |
| 最大切换电流 | 5A |
| 属性 | 参数值 | |
|---|---|---|
| 线圈类型 | - | |
| 线圈电阻 | 227Ω | |
| 接触电阻 | 100mΩ | |
| 动作时间 | 10ms | |
| 释放时间 | 5ms | |
| 工作温度 | -40℃~+90℃ | |
| 长度 | 20mm | |
| 宽度 | 5.1mm |
商品特性
- 超薄 5 毫米宽度和微型尺寸，外形尺寸为 20×5.08×12.5mm
- 高开关能力 5 A（250 VAC 和 30 VDC），通过交叉双触点实现高接触可靠性
- 低功耗 110 mW
- 符合增强绝缘的应用标准 EN61010-1 和 EN61010-2-201（最小 CTI 600 V，额定绝缘电压 300 V）（G6DN-1A-CF 型号除外）
- 实现电气耐久性 10 万次操作（-L 型）
- 提供环境温度高达 105℃ 的高温型号系列（-CF 型）
应用领域
- 可编程控制器输出
- 温度控制器
- 楼宇自动化
- 控制系统输出
