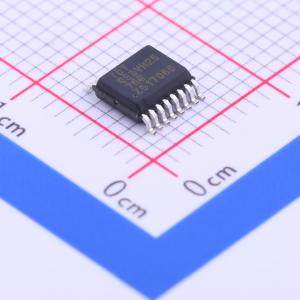

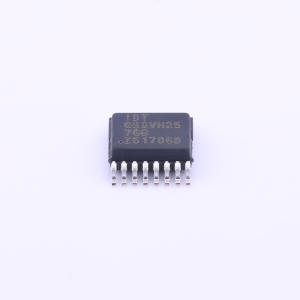

温馨提醒：图片仅供参考，商品以实物为准
QS3VH257QG8
2.5V/3.3V 四通道 2:1 复用器/解复用器 高带宽总线开关
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- QS3VH257 热切换四路 2:1 多路复用器/解多路复用器是一款高带宽总线开关。QS3VH257 的导通电阻非常低，使得通过开关的传播延迟小于250皮秒。选择（S）输入控制数据流。当使能（E）输入为低电平时，多路复用器/解多路复用器被激活。在导通状态下，开关可以传输高达5V的信号。在关断状态下，开关在端子处提供非常高的阻抗。接近零的传播延迟、高关断阻抗和过压耐受性的结合使得 QS3VH257 非常适合高性能通信应用。QS3VH257 的工作温度范围为-40°C至+85°C。
- 品牌名称
- RENESAS(瑞萨)/IDT
- 商品型号
- QS3VH257QG8
- 商品编号
- C150351
- 商品封装
- QSOP-16-150mil
- 包装方式
- 管装
- 商品毛重
- 0.28克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 信号开关/编解码器/多路复用器 | |
| 类型 | - | |
| 电源极性 | 单电源 | |
| 工作电压 | 2.3V~3.6V | |
| 输入数/输出数 | 8/4 |
| 属性 | 参数值 | |
|---|---|---|
| 拉电流(IOH) | - | |
| 工作温度 | -40℃~+85℃ | |
| 传播延迟(tpd) | 0.2ns@3.3V,50pF | |
| 静态电流(Iq) | 4mA |
商品概述
QS3VH257 热切换四路 2:1 多路复用器/解多路复用器是一款高带宽总线开关。QS3VH257 的导通电阻非常低，使得通过开关的传播延迟小于250皮秒。选择（S）输入控制数据流。当使能（E）输入为低电平时，多路复用器/解多路复用器被激活。在导通状态下，开关可以传输高达5V的信号。在关断状态下，开关在端子处提供非常高的阻抗。
接近零的传播延迟、高关断阻抗和过压耐受性的结合使得 QS3VH257 非常适合高性能通信应用。
QS3VH257 的工作温度范围为-40°C至+85°C。
商品特性
- 无寄生二极管到VCC的N沟道FET开关 – 断电条件下的隔离 – 无直流路径到VCC或GND – 在关闭和开启状态下兼容5V
- 兼容5V的I/O
- 低RON - 典型4Ω
- 在整个工作范围内平坦的RON特性
- 轨到轨切换0-5V
- 双向数据流，几乎零延迟：无额外的地弹
- 通道间优秀的RON匹配
- VCC工作范围：2.3V至3.6V
- 高带宽 - 最高可达500MHz
- LVTTL兼容控制输入
- 所有开关和控制输入上的下冲箝位二极管
- 低I/O电容，典型4pF
- 提供QSOP、SOIC和TSSOP封装
应用领域
- 热插拔
- 多路复用/解多路复用
- 低失真模拟开关
- 替换机械继电器
- ATM 25/155切换
