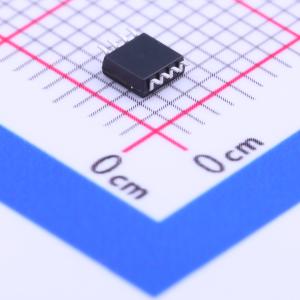

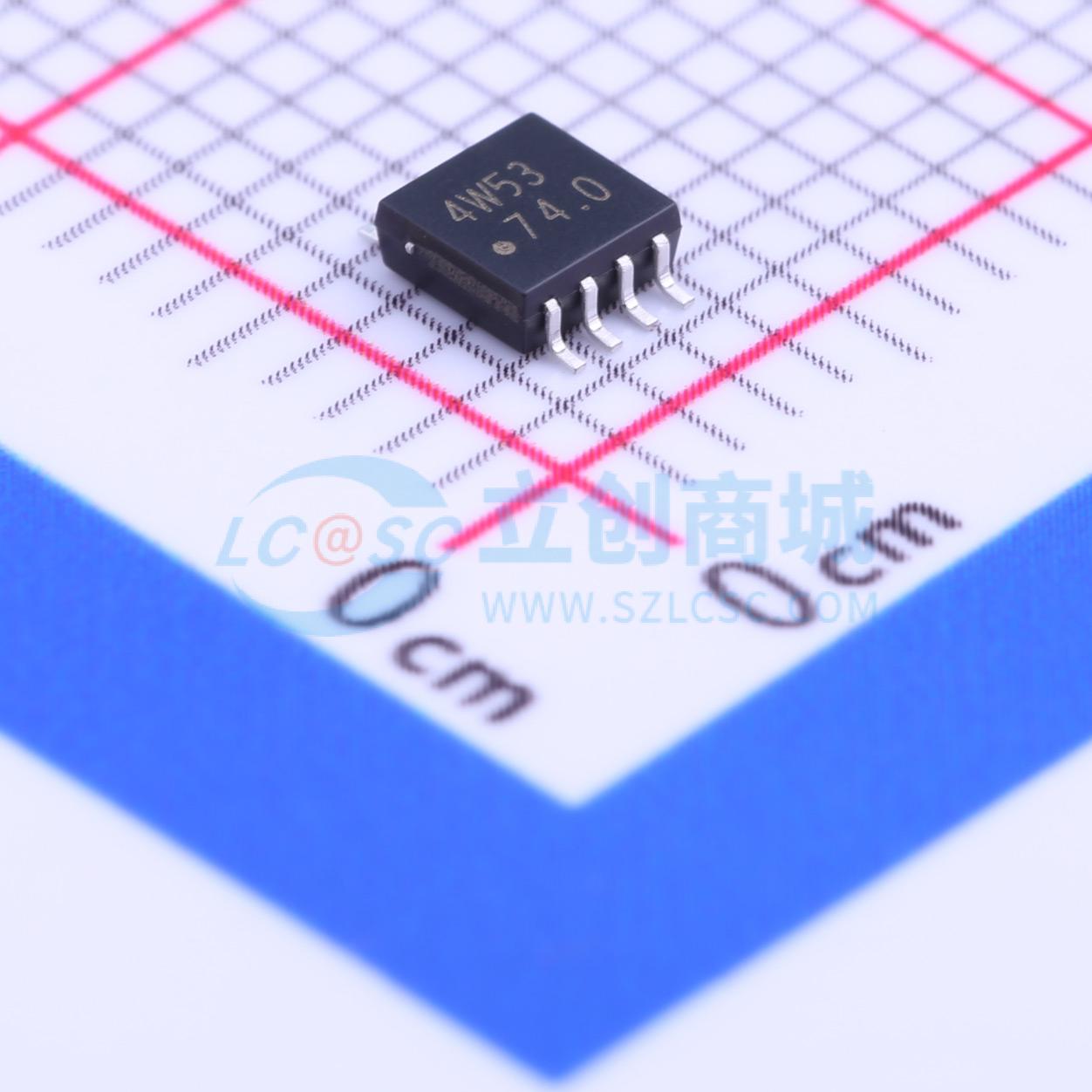

温馨提醒：图片仅供参考，商品以实物为准
TC4W53FU,LF
CMOS数字集成电路硅单片机 TC4W53FU 2通道多路复用器/解复用器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TC4W53FU 是一个多路复用器，具有选择和混合模拟信号和数字信号的能力。它具有2通道配置。
- 品牌名称
- TOSHIBA(东芝)
- 商品型号
- TC4W53FU,LF
- 商品编号
- C146270
- 商品封装
- SSOP-8
- 包装方式
- 编带
- 商品毛重
- 0.048克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模拟开关/多路复用器 | |
| 开关电路 | 2:1 | |
| 通道数 | - | |
| 工作电压 | 3V~18V |
| 属性 | 参数值 | |
|---|---|---|
| 导通电阻(Ron) | 240Ω | |
| 工作温度 | -40℃~+85℃ | |
| 带宽 | 40MHz | |
| 传播延迟(tpd) | 170ns |
商品概述
TC4W53FU是一款具备模拟信号和数字信号选择与混合功能的多路复用器。TC4W53FU采用2通道配置。控制端的数字信号可使各通道对应的开关“导通”，小逻辑幅度（VDD - VSS）的控制信号能够切换大幅度（VDD - VEE）的信号。例如，当VDD = 5 V、VSS = 0 V且VEE = -5 V时，逻辑电路可通过5 V的信号电源切换 -5 V至 +5 V之间的信号。由于每个开关的导通电阻较低，因此可连接到低输入阻抗的电路。
