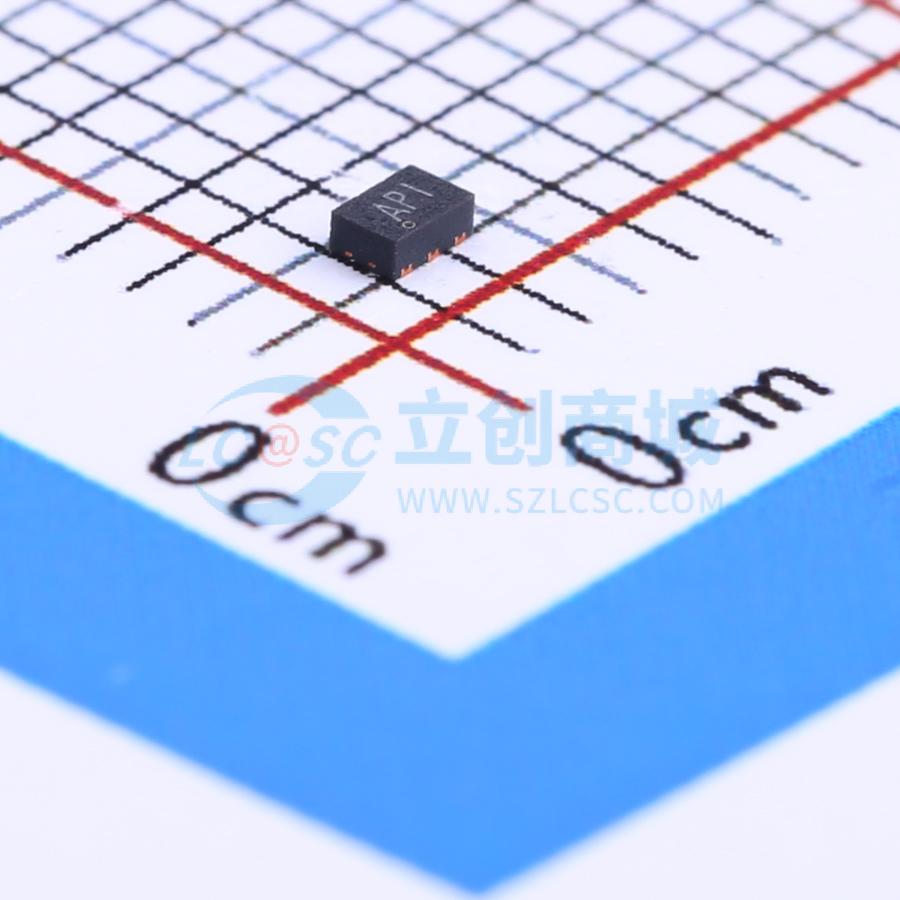

AW5005DNR

停产适用于全球导航卫星系统的低噪声放大器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: AW5005是一款适用于GPS、格洛纳斯、伽利略和北斗等全球导航卫星系统的低噪声放大器。其外围元器件简单，只需一个外置输入匹配电感，节省占板面积，是一款经济高效的解决方案。
品牌名称: AWINIC(艾为)
商品型号: AW5005DNR
商品编号: C146262
商品封装: DFN-6(1x1.5)
包装方式: 编带
商品毛重: 0.148克(g)

商品参数

商品概述

AW5005是一款适用于GPS，格洛纳斯，伽利略和北斗等全球导航卫星系统(GNSS)的低噪声放大器。其外围元器件简单，只需要一个外置输入匹配电感，节省占板面积，是一款经济高效的解决方案。 AW5005采用专利的智能线性度增强技术（SLT），具有极低噪声系数，高线性度，高增益等特性，可支持低至1.5V，高至3.6V的供电电压。所有这些特性使得AW5005成为GNSS低噪声放大器的最佳选择，极低的噪声系数大大地改善了灵敏度，高线性度使得系统能更好地抵抗带外干扰，并且降低了前级的滤波要求，进而降低了GNSS接收机的总成本。 AW5005采用纤小的1.5mm×1.0mm×0.55mm DFN - 6L封装，额定的工作温度范围为 - 40°C至85°C。

商品特性

采用专利的智能线性度增强技术（SLT）以减轻射频环境干扰
极低的噪声系数：0.53dB
高功率增益：18.0dB
高线性度IIP3oob：+6.5dBm
高输入1dB压缩点： - 7.6dBm
简单的PCB应用，只需一个外置的匹配电感
输出内部匹配到50欧姆
工作电压：1.5V~3.6V
工作频率：1550~1615MHz
纤小的1.5mmX1.0mmX 0.55mm DFN 6L封装
3kV HBM静电保护（包括RFIN和RFOUT引脚）
Reduce RF environment Interference with patented Smart - Linearity - Technology (SLT)
Ultra low noise figure(NF)=0.53dB
High power gain = 18.0dB
High linearity IIP3oob = +6.5dBm
High input 1dB - compression point = - 7.6dBm
Requires only one input matching inductor
RF output internally matched to 50 ohm
Supply voltage: 1.5V to 3.6V
Operating frequencies: 1550~1615MHz
Slim DFN - 6L package: 1.5mmX1.0mmX 0.55mm
3kV HBM ESD protection (including RFIN and RFOUT pin)

应用领域

手机
平板电脑
数码相机
个人导航设备
射频前端模组
完整的GPS芯片模组
防盗保护设备
Smart phones
feature phones
Tablet PCs
Personal Navigation Devices
Digital Still Cameras
Digital Video Cameras
RF Front End modules
Complete GPS chipset modules
Theft protection(laptop, ATM)

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 10 个)

个

起订量：10 个3000个/圆盘

近期成交0单

	属性	参数值
	商品目录	射频低噪声放大器
	工作电压	1.5V~3.6V
	工作电流	6.9mA
	增益	18dB

	属性	参数值
	P1dB	-7.6dBm
	噪声系数	0.53dB
	工作温度	-40℃~+85℃
