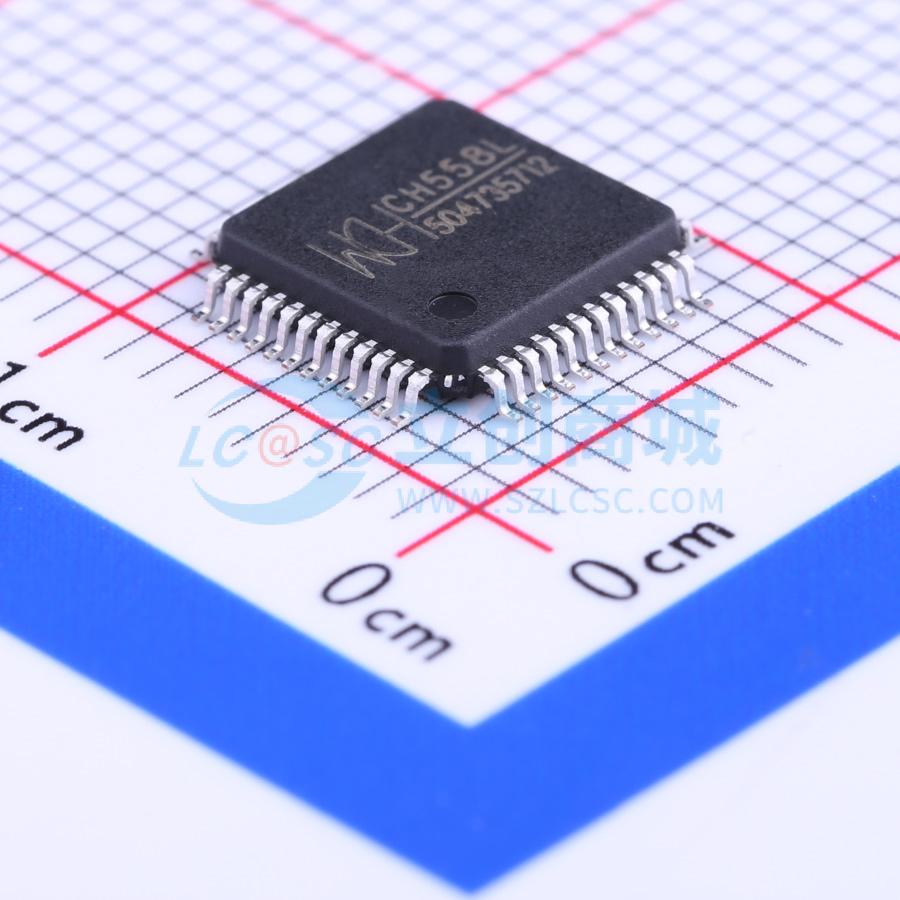

CH558L

CH558芯片是一款基于增强型E8051内核的单片机，兼容MCS51指令集。其79%的指令为单字节单周期指令，平均指令执行速度比标准MCS51快8~15倍。该芯片支持最高56MHz系统时钟，内置40KB程序存储器Flash-ROM、256字节内部iRAM以及4KB片内xRAM，其中xRAM支持DMA直接内存存取。此外，CH558集成了ADC模数转换器、4组定时器和PWM模块、双异步串口、SPI接口、USB设备控制器以及全速收发器等功能模块。

• 内核：增强型E8051内核，兼容MCS51指令集，79%的指令为单字节单周期，平均速度比标准MCS51快8~15倍；具备XRAM数据快速复制指令和双数据指针。
• 存储器：40KB Flash-ROM，支持100,000次擦写周期，分为32KB应用程序区、5KB数据区和3KB引导程序区；256字节内部iRAM；4KB片内xRAM，支持DMA；支持外扩最多32KB外部SRAM。
• USB：内置USB控制器和收发器，支持USB 2.0全速（12Mbps）或低速（1.5Mbps）设备模式；支持最大64字节数据包，内置FIFO并支持DMA。
• 定时器：4组定时器，T0/T1/T2为标准MCS51定时器；T2扩展支持2路信号捕捉；TMR3内置8级FIFO，支持DMA、信号捕捉和16位PWM输出。
• 串口：2组异步串口，UART0为标准MCS51串口；UART1兼容16C550，内置8级FIFO，支持Modem信号、RS485半双工模式及多机通讯地址自动匹配。
• SPI：SPI控制器内置FIFO，时钟频率最高可达系统时钟的一半；支持主从模式及串行数据输入/输出单工复用。
• ADC：8通道10位或11位模数转换器，内置2级FIFO，支持DMA；最高采样率1MSPS，支持两通道自动轮询测量。
• LED控制：LED屏控制卡数据传输接口，内置4级FIFO，支持DMA；支持1/2/4路数据线，时钟频率最高可达系统时钟的一半。
• 外部总线：8位并行外部总线，兼容标准MCS51总线，用于连接外部SRAM或外设；支持直接15位地址或ALE复用低8位地址，提供4种总线存取速度。
• GPIO：最多支持45个GPIO引脚（含晶振和复位引脚），3.3V输出电平，除指定引脚外均支持5V耐压输入。
• 中断：支持13组中断源，包括6组标准MCS51中断和7组扩展中断；其中GPIO中断可从7个引脚中选择。
• 看门狗：8位可预设看门狗定时器，支持定时中断。
• 复位：支持4种复位源，包括上电复位、软件复位、看门狗溢出复位及可选的外部引脚复位。
• 时钟：内置12MHz时钟源，支持外部晶体；内置PLL用于产生USB时钟和所需的系统时钟。
• 电源：内置5V至3.3V低压差稳压器；支持外部3.3V或5V电源输入；支持低功耗睡眠模式，可通过USB、串口、SPI及部分GPIO唤醒。
• 其他：芯片内置ID号，支持ID校验。
