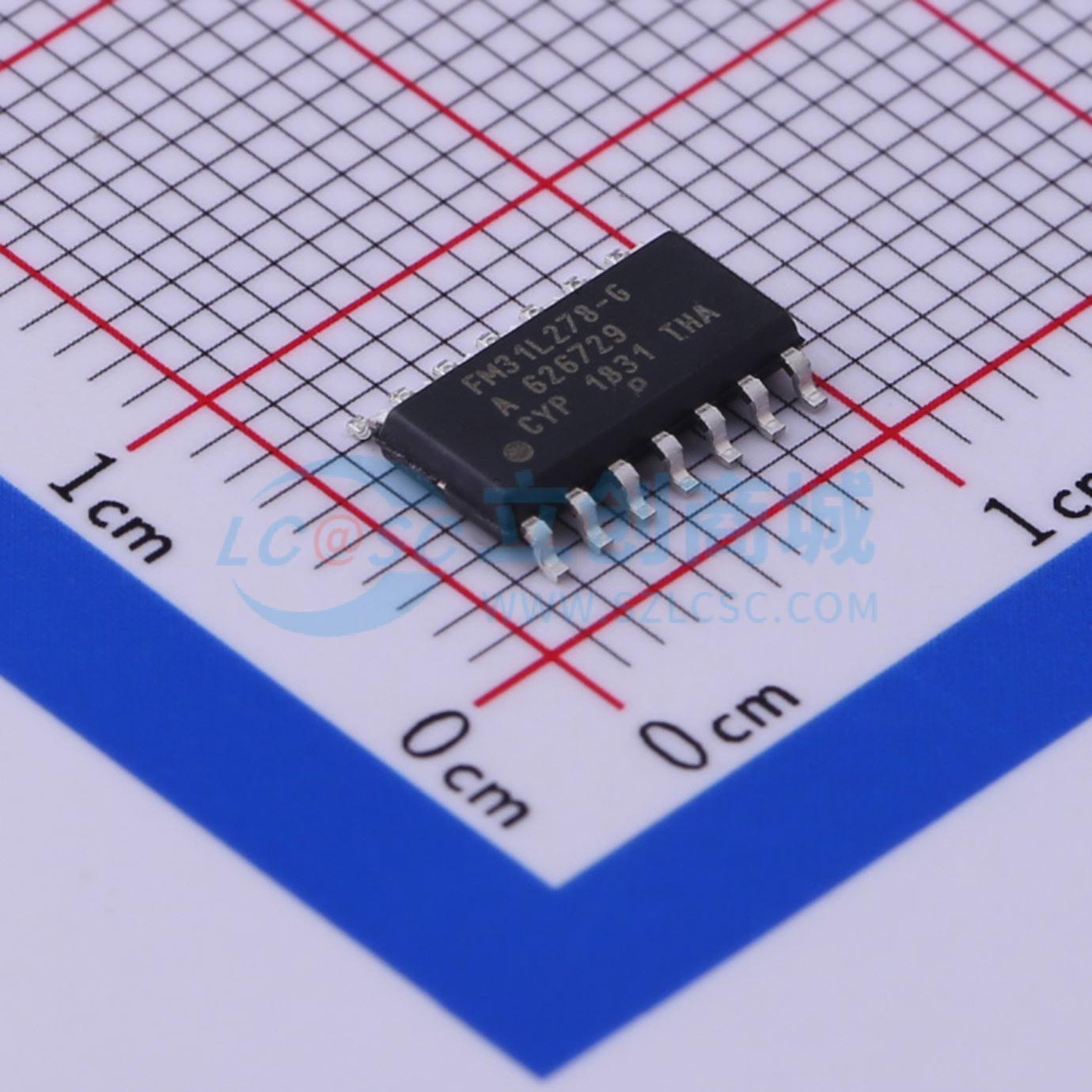

FM31L278-GTR

FM31L276/FM31L278设备集成了F-RAM存储器和基于处理器系统最常用的多种功能。主要特性包括非易失性RAM、实时时钟、低VDD复位、看门狗定时器、非易失性事件计数器、可锁定的64位序列号区域，以及可用于电源故障（NMI）中断或任何其他用途的通用比较器。FM31L276/FM31L278是非易失性存储器，容量为64Kbit/256Kbit，采用先进的铁电工艺。铁电随机存取存储器或F-RAM是非易失性的，并且读写操作类似于RAM。这种存储器是真正的非易失性，而不是依赖电池供电。它提供长达151年的可靠数据保持能力，同时消除了由其他非易失性存储器引起的复杂性、开销和系统级可靠性问题。FM31L276/FM31L278支持10^14次读/写周期，即比EEPROM多出一亿倍的写入周期。实时时钟（RTC）以BCD格式提供时间和日期信息。它可以永久地从外部备用电源供电，该电源可以是电池或电容器。时钟使用常见的外部32.768 kHz晶体，并提供允许通过软件调整时钟精度的校准模式。处理器伴侣包含了CPU常用的支撑功能。监督功能包括一个受低VDD条件或看门狗超时控制的复位输出信号。当VDD低于可编程阈值时RST变为有效状态，并在VDD上升超过阈值后继续保持100毫秒的有效状态。可编程看门狗定时器运行时间范围为100毫秒至3秒。如果启用，看门狗定时器会在主机未在超时前重启的情况下发出100毫秒的复位信号。标志位指示复位源。PFI上的比较器将外部输入引脚与板载1.2 V参考电压进行比较，这适用于生成电源故障中断（NMI），但也可用于任何目的。该系列还包括一个可锁定的64位序列号，一旦锁定则不可更改。此外，还提供了一个双电池备份事件计数器，用于跟踪专用输入引脚上检测到的上升沿或下降沿次数。

• 64-Kbit/256-Kbit 铁电随机存取存储器 (F-RAM)

  • 逻辑组织为 8K x 8 (FM31L276) / 32K x 8 (FM31L278)
  • 高耐久性 100 万亿 (10^14) 次读写
  • 151 年数据保持时间
  • 无延迟写入
  • 先进的高可靠性铁电工艺

• 高度集成设备替代多个部件

  • 串行非易失性存储器
  • 实时时钟 (RTC)
  • 低压复位
  • 看门狗定时器
  • 早期电源故障警告/NMI
  • 两个 16 位事件计数器
  • 带写保护功能的序列号，用于安全

• 实时时钟/日历

  • 25℃ 时的备份电流：1.15 μA
  • 以 BCD 格式表示秒到世纪
  • 跟踪至 2099 年的闰年
  • 使用标准 32.768 kHz 晶体 (6 pF/12.5 pF)
  • 软件校准
  • 支持电池或电容备份

• 处理器伴侣

  • VDD 和看门狗的低电平复位输出
  • 可编程低 VDD 复位触发点
  • 手动复位经过滤波和去抖动
  • 可编程看门狗定时器
  • 双电池备份事件计数器跟踪系统入侵或其他事件
  • 用于电源故障中断的比较器
  • 64 位可编程序列号带锁

• 快速 2 线串行接口 (I2C)

  • 最高频率达 1 MHz
  • 支持 100 kHz 和 400 kHz 的传统时序
  • 通过 I2C 接口控制 RTC 和监控器
  • 设备选择引脚支持最多 4 个存储设备

• 低功耗

  • 1 MHz 时活动电流为 1.5 mA
  • 待机电流为 120 μA

• 工作电压：VDD = 2.7 V 至 3.6 V

• 工业温度范围：-40℃ 至 +85℃

• 14 引脚小外形集成电路 (SOIC) 封装

• 符合有害物质限制 (RoHS) 标准

• 经过保险商实验室 (UL) 认证
