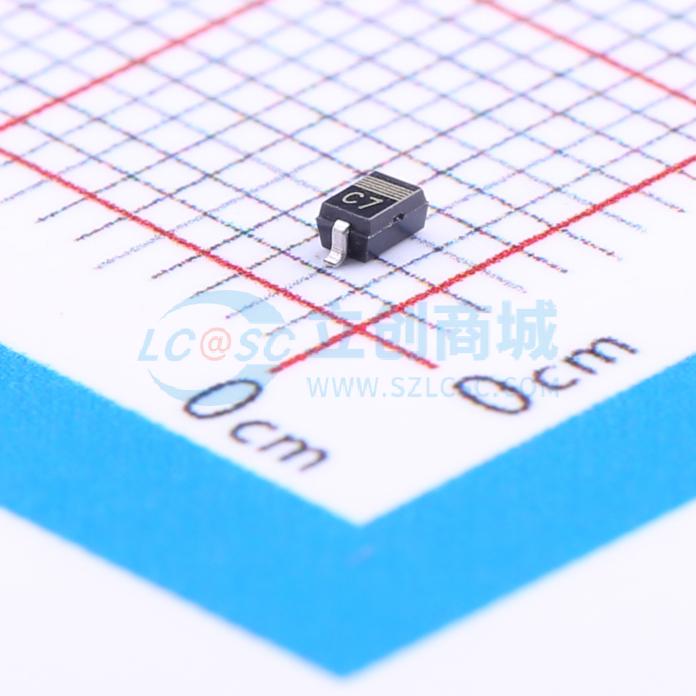

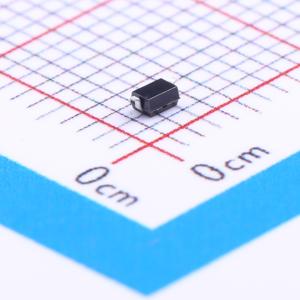

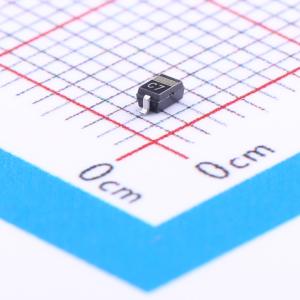

温馨提醒：图片仅供参考，商品以实物为准
PESD5V0U1UA,115
单向ESD 5V截止 峰值脉冲电流：1.3A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 采用超小SOD323 (SC-76) 表面贴装器件 (SMD) 塑料封装的超低电容单向静电放电 (ESD) 保护二极管，旨在保护一条信号线免受ESD和其他瞬态现象造成的损坏。
- 品牌名称
- Nexperia(安世)
- 商品型号
- PESD5V0U1UA,115
- 商品编号
- C139614
- 商品封装
- SOD-323
- 包装方式
- 编带
- 商品毛重
- 0.032克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 11V | |
| 峰值脉冲电流(Ipp) | 1.3A@8/20us | |
| 峰值脉冲功率(Ppp) | - | |
| 击穿电压 | 8.8V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 100nA | |
| 通道数 | 单路 | |
| 工作温度 | -55℃~+150℃@(Ta) | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 2pF |
商品概述
采用超小型SOD323 (SC-76) 表面贴装器件 (SMD) 塑料封装的超低电容单向静电放电 (ESD) 保护二极管，旨在保护单条信号线免受ESD和其他瞬态现象造成的损坏。
商品特性
- 单线路单向ESD保护
- 高达9 kV的ESD保护能力
- 符合IEC 61000-4-2标准；4级 (ESD)
- 超低二极管电容：Cd = 2 pF
- 极低漏电流：IRM = 1 nA
应用领域
- USB接口
- 10/100/1000 Mbps以太网
- 火线接口
- 高速数据线
- 用户识别模块 (SIM) 卡保护
- 手机及配件
- 便携式电子设备
- 通信系统
- 计算机及外设
- 音频和视频设备
