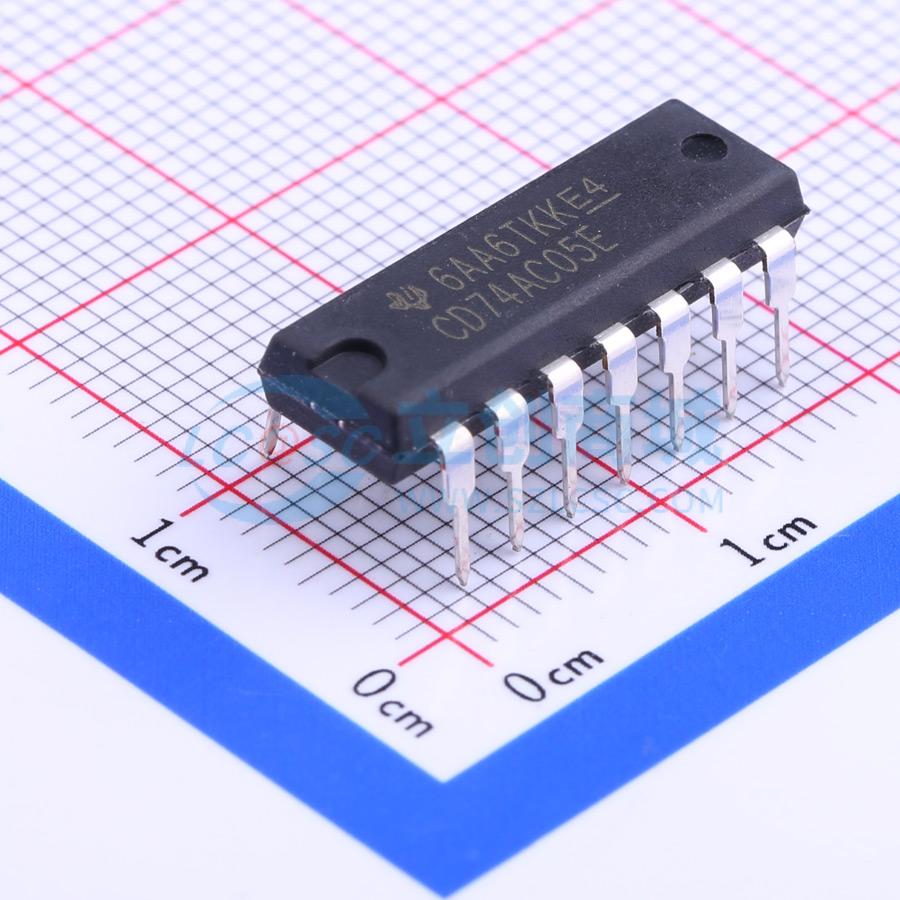

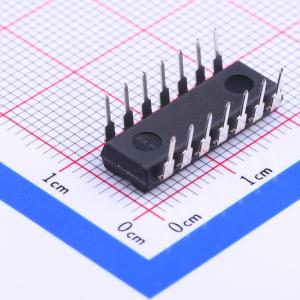

CD74AC05E
带开漏输出的六反相器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- CD74AC05 具有开漏输出的 8 通道、1.5V 至 5.5V 反相器
- 品牌名称
- TI(德州仪器)
- 商品型号
- CD74AC05E
- 商品编号
- C139351
- 商品封装
- DIP-14
- 包装方式
- 管装
- 商品毛重
- 1.84克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 反相器 | |
| 输入类型 | - | |
| 工作电压 | 1.5V~5.5V | |
| 静态电流(Iq) | 4uA | |
| 通道数 | 6 | |
| 灌电流(IOL) | 24mA | |
| 拉电流(IOH) | 24mA | |
| 输入高电平(VIH) | 1.2V~3.85V |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | 300mV~1.65V | |
| 输出高电平(VOH) | - | |
| 输出低电平(VOL) | 500mV | |
| 传播延迟(tpd) | 8.2ns@5V,50pF | |
| 系列 | 74AC | |
| 工作温度 | -55℃~+125℃ | |
| 功能特性 | - |
商品概述
CD54AC05为F封装，CD74AC05为E或M封装。AC05器件包含六个独立反相器，实现布尔功能Y = 非A，开漏输出需要上拉电阻才能正常工作，可连接至其他开漏输出来实现低电平有效线或或高电平有效线与功能。所有未使用的输入端必须接至VCC或GND，才能保证器件正常工作。超过所列最大额定值的应力可能会对器件造成永久性损坏，仅为应力额定值，不保证器件在超出推荐工作条件的情况下正常工作，长期暴露在最大额定值条件下可能会影响器件可靠性。输入输出电压额定值可在遵守输入输出电流额定值的情况下超出。封装热阻抗符合JESD 51-7标准计算。可测试最小50Ω传输线驱动能力，测试条件为85℃；可测试最小75Ω传输线驱动能力，测试条件为125℃。
商品特性
- 工作电压范围1.5V~5.5V，在电源电压30占比下具备平衡抗干扰能力
- 具备双极F、AS、S级速度，功耗显著降低
- 传播延迟平衡
- 输出驱动电流为±24mA
- 可扇出至15个F器件
- 采用抗SCR闩锁的CMOS工艺和电路设计
- ESD防护能力超过2kV
