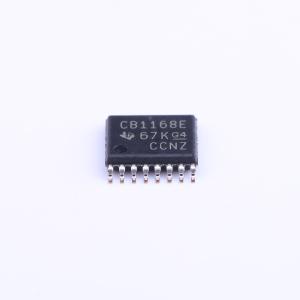

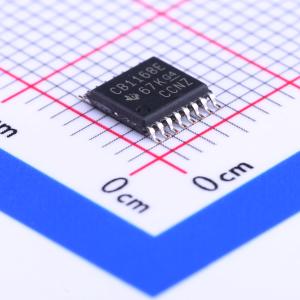

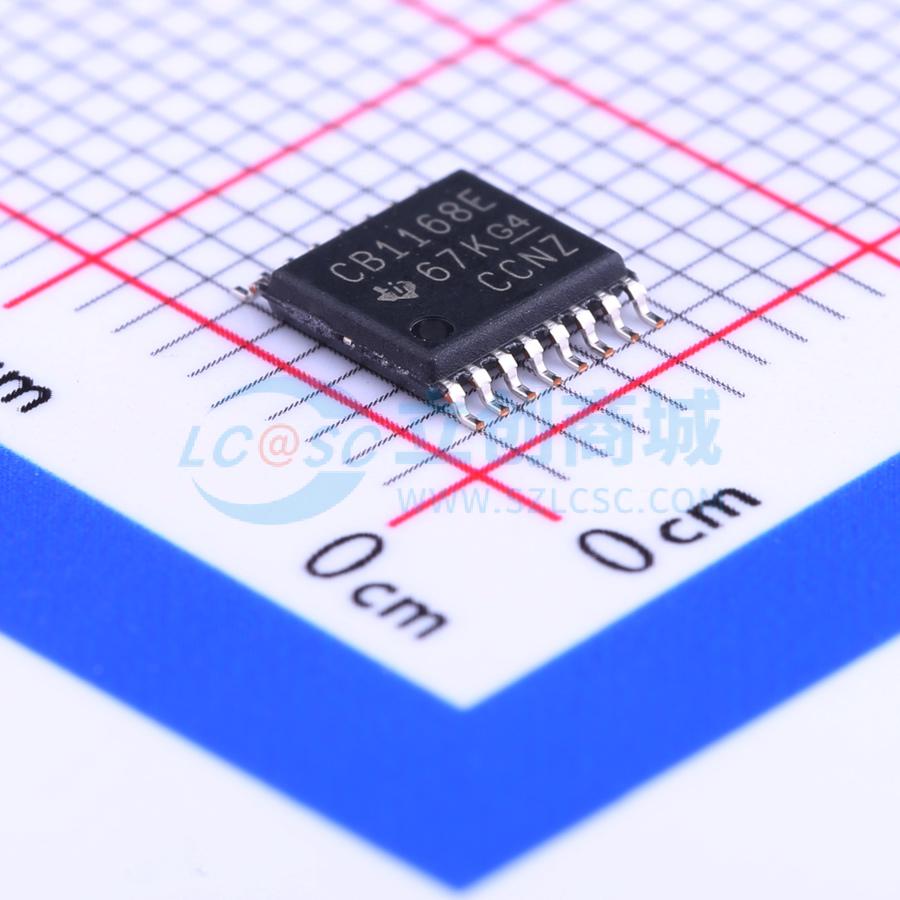

SN65C1168EPW

4.5V~5.5V供电收发器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: SN65C1168E 具有 ±8kV IEC ESD 保护的双路差动驱动器和接收器
品牌名称: TI(德州仪器)
商品型号: SN65C1168EPW
商品编号: C134015
商品封装: TSSOP-16
包装方式: 管装
商品毛重: 0.183克(g)

商品概述

SN65C1167E和SN65C1168E由双驱动器和双接收器组成，具有±15kV ESD（人体放电模型[HBM]）和8kV ESD（IEC61000 - 4 - 2空气间隙放电和接触放电）保护，适用于RS - 422总线引脚。这些器件符合TIA/EIA - 422 - B和ITU建议V.11的要求。 SN65C1167E整合了双三态差分线路驱动器和三态差分线路接收器，两者均采用5V单电源供电。驱动器和接收器分别具有高电平有效和低电平有效使能端，它们可以在外部连接在一起，用作方向控制。 SN65C1168E驱动器具有单独的高电平有效使能端。

商品特性

达到或超出TIA/EIA - 422 - B和ITU Recommendation V.11标准的要求
使用5V单电源供电
为RS - 422总线引脚提供ESD保护
±15kV人体放电模型(HBM)
±8kV IEC61000 - 4 - 2，接触放电
±8kV IEC61000 - 4 - 2，空气间隙放电
低电源电流要求：9mA（最大值）
低脉冲偏斜
接收器输入阻抗：17kΩ（典型值）
接收器输入灵敏度：±200mV
接收器共模输入电压范围为 - 7V至+7V
无干扰上电和断电保护
接收器三态输出低电平有效使能（仅限SN65C1167E）

应用领域

交流和伺服电机驱动器
工厂自动化和控制
无线基础设施

优惠活动

购买数量

(90个/管，最小起订量 1 个)

个

起订量：1 个90个/管

近期成交0单

	属性	参数值
	商品目录	RS-485/RS-422芯片
	类型	收发器
	驱动器数	2

	属性	参数值
	接收器数	2
	工作电压	4.5V~5.5V
	工作温度	-40℃~+85℃
