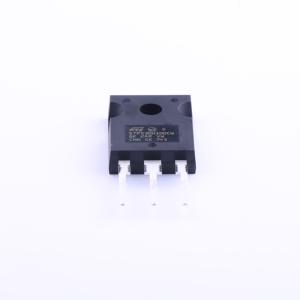

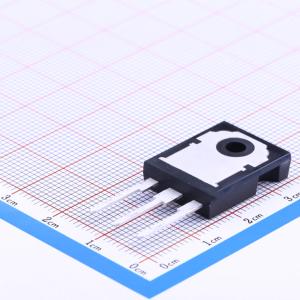

STPS30H100CW
电压:100V 电流:15A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 100 V、30 A双路TO-220和TO-247功率肖特基整流器
- 品牌名称
- ST(意法半导体)
- 商品型号
- STPS30H100CW
- 商品编号
- C130751
- 商品封装
- TO-247AC-3
- 包装方式
- 管装
- 商品毛重
- 6.538克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 肖特基二极管 | |
| 二极管配置 | 1对共阴极 | |
| 正向压降(Vf) | 800mV@15A | |
| 直流反向耐压(Vr) | 100V |
| 属性 | 参数值 | |
|---|---|---|
| 整流电流 | 15A | |
| 反向电流(Ir) | 5uA@100V | |
| 工作结温范围 | -40℃~+175℃ | |
| 非重复峰值浪涌电流 (Ifsm) | 250A |
商品概述
双中心抽头肖特基整流器，采用TO-200AB、TO-220AB窄引线、TO-247和I²PAK封装。型号包括TO-220AB STPS30H100CT、TO-247 STPS30H100CW、TO-220AB窄引线STPS30H100CTN、I2PAK STPS30H100CR。环氧树脂符合UL94 V0标准；冷却方式为传导（C）；推荐扭矩值：TO-220AB为0.4至0.6牛米，TO-247为0.55牛米；最大扭矩值：TO-247为1.0牛米。
商品特性
- 可忽略的开关损耗
- 低漏电流
- 漏电流和正向压降之间的良好平衡
- 低热阻
- 具备规定的雪崩能力
- 避免单个二极管在独立散热片上热失控的条件：dPtot/dTj < 1/Rth(j-a)
- 当二极管1和2同时使用时，二极管1的结温变化：ΔTj（二极管1）=P（二极管1）×Rth(j-c)（每二极管）+P（二极管2）×Rth(c)
- 评估传导损耗的公式：P=0.54×IF(AV)+0.0086×IF²(RMS)
- 静态电气特性的脉冲测试条件：tp=5ms，δ<2%；tp=380μs，δ<2%
应用领域
- 开关模式电源
- 高频DC-DC转换器
- 高频逆变器
