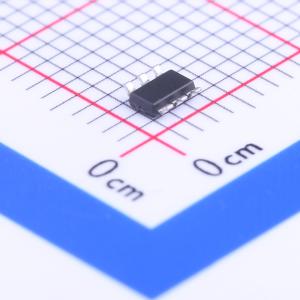

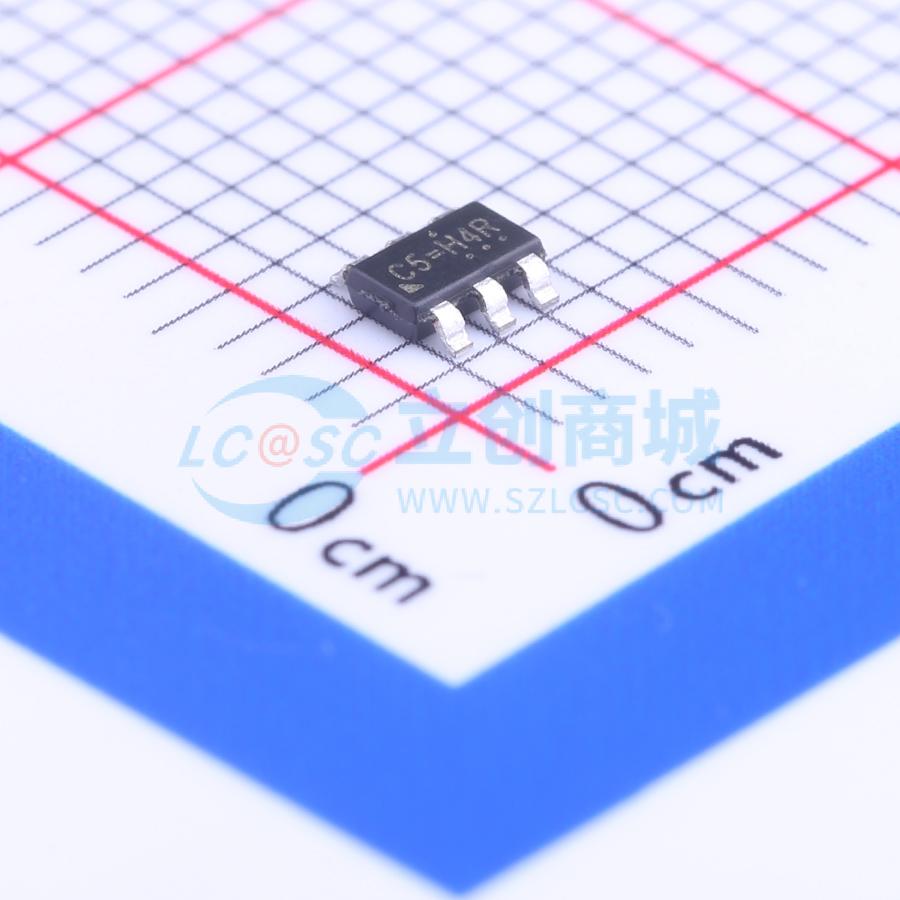

RT8259GJ6(Z00)
1.2A、24V、1.4MHz降压转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- RT8259是一款高压降压转换器,支持4.5V至24V的输入电压范围,最大输出电流可达1.2A。它具有可调输出电压范围（0.8V至15V）,内置0.3Ω的功率MOSFET开关,固定1.4MHz的开关频率,高效率可达92%。该芯片还提供逐周期限流和热关断保护功能。
- 品牌名称
- RICHTEK(立锜)
- 商品型号
- RT8259GJ6(Z00)
- 商品编号
- C130809
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.039克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 4.5V~24V | |
| 输出电压 | 800mV~15V | |
| 输出电流 | 1.2A | |
| 开关频率 | 1.4MHz | |
| 工作温度 | -40℃~+125℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | - | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 550uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
RT8259是一款高压降压转换器，支持4.5V至24V的输入电压范围，输出电流可达1.2A。电流模式操作提供了快速瞬态响应并简化了环路稳定。该芯片还提供诸如逐周期电流限制和热关断保护等保护功能。RT8259有SOT-23-6和TSOT-23-6两种封装形式。
商品特性
- 宽工作输入电压范围：4.5V至24V
- 可调输出电压范围：0.8V至15V
- 1.2A输出电流
- 0.3Ω内部功率MOSFET开关
- 高效率，最高可达92%
- 1.4MHz固定开关频率
- 低ESR输出陶瓷电容稳定
- 热关断
- 周期过流保护
- 符合RoHS标准且无卤素
应用领域
- 分布式电源系统
- 电池充电器
- 线性稳压器的预稳压器
- WLED驱动器
