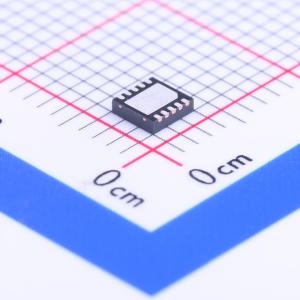

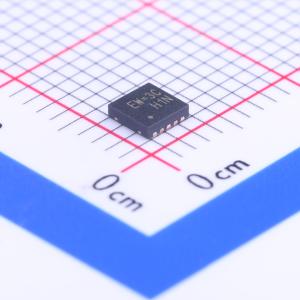

RT9276GQW(Z00)
同步升压转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- RT9276是一款同步升压转换器,具有内部同步整流器,可编程输出电压,低启动电压,低静态电流,以及多种保护功能。适用于单节、双节和三节碱性、NiCd、NiMH和单节锂电池。
- 品牌名称
- RICHTEK(立锜)
- 商品型号
- RT9276GQW(Z00)
- 商品编号
- C130836
- 商品封装
- WDFN-10-EP(3x3)
- 包装方式
- 编带
- 商品毛重
- 0.058克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 升压型 | |
| 工作电压 | 1.2V~5V | |
| 输出电压 | 5V | |
| 输出电流 | 2A | |
| 开关频率 | 1.2MHz | |
| 工作温度 | -40℃~+125℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 升压式 | |
| 静态电流(Iq) | - | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | - |
商品概述
RT9276是一款基于固定频率脉冲宽度调制（PWM）控制器的同步升压转换器，采用同步整流以获得最大效率。该转换器为单节、双节碱性电池、镍氢和镍镉电池供电的产品提供电源解决方案。在轻负载电流下，转换器进入省电模式，从而在整个宽负载电流范围内保持高效率。输出电压可以通过外部电阻分压器进行编程或固定在特定电压。此外，该转换器可以被禁用以最小化电池消耗。在关闭期间，负载完全与电池断开连接。升压开关的最大峰值电流限制为2A以实现限流。对于RT9276，实施了低EMI模式来减少电感相位引脚的振铃现象，当转换器进入不连续导通模式时。此外，芯片内置电压检测器用于低电池检测。
