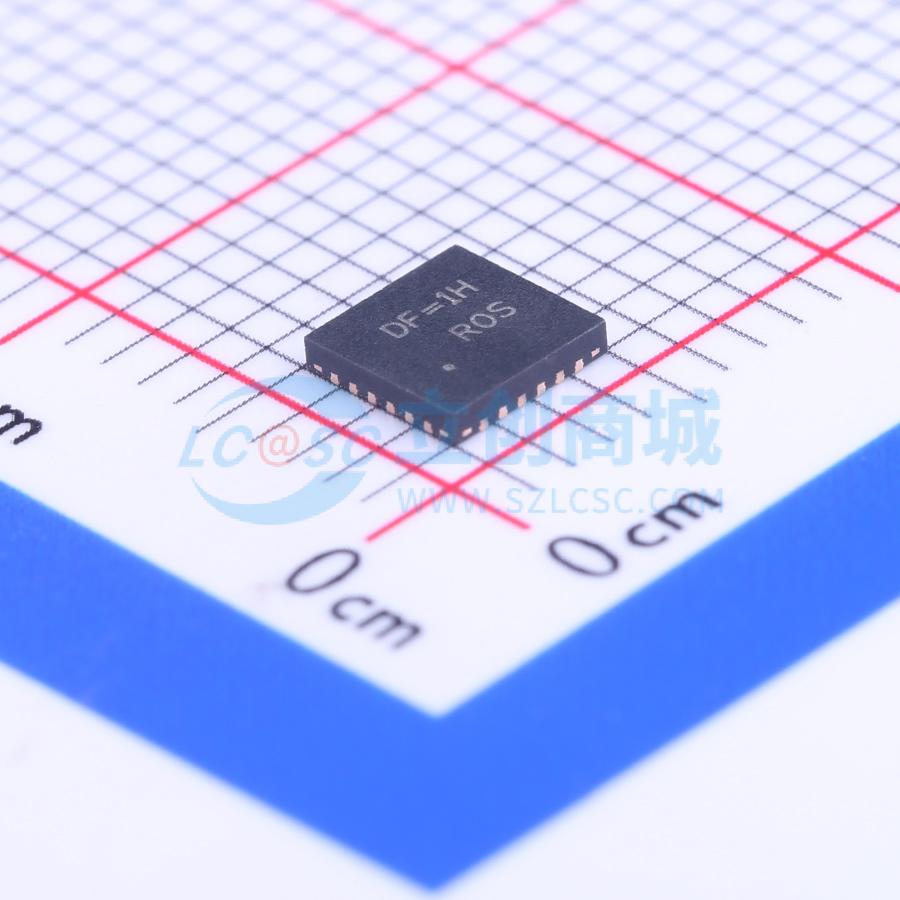

温馨提醒：图片仅供参考，商品以实物为准
RT9953GQW(Z00)
4+1通道电源管理IC
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- RT9953是一款适用于数码相机及其他手持设备的完整电源解决方案。RT9953是一款多通道电源管理IC，包含一个同步升压DC/DC转换器、一个可选的同步升降压DC/DC转换器、两个同步降压DC/DC转换器和一个低压差线性稳压器。通道1是一个同步升压输出，用于电机或数码相机系统的I/O电源
- 品牌名称
- RICHTEK(立锜)
- 商品型号
- RT9953GQW(Z00)
- 商品编号
- C130847
- 商品封装
- WQFN-24-EP(4x4)
- 包装方式
- 编带
- 商品毛重
- 0.076克(g)
- 网友设计参考
- RT9953-多路DCDC核心供电方案验证
商品参数
参数完善中
商品概述
RT9953是一款适用于数码相机和其他手持设备的完整电源解决方案。RT9953是一款多通道电源管理IC，包含一个同步升压DC/DC转换器、一个可选同步升降压DC/DC转换器、两个同步降压DC/DC转换器和一个低压差线性稳压器。 RT9953专为满足数码相机的以下应用而设计： CH1是用于电机或数码相机系统I/O电源的同步升压输出。 CH2是用于电机或数码相机系统I/O电源的可选同步升降压输出。 CH3和CH4是用于DSP内核和内存电源的同步降压输出。 CH5是一款具有软启动功能的500mA低压差、低噪声线性稳压器。 RT9953旨在支持锂离子和2节AA电池应用。可选的升降压转换器可通过SEL引脚进行设置。对于同步升压和降压转换器，效率可达95%。 RT9953提供过流保护、热关断保护、过压和欠压保护，以实现全面保护。RT9953采用WQFN - 24L 4x4封装。
商品特性
- 一个可选同步升降压转换器
- 支持2节AA电池或锂离子电池应用
- 内部软启动控制
- 4通道内部补偿
- 集成功率开关
- 效率高达95%
- 降压转换器占空比最大可达100%
- 输出电压可调
- 固定1MHz开关频率
- LDO可与低ESR陶瓷电容配合使用
- 快速的线路/负载瞬态响应
- 高PSRR线性稳压器
- 符合RoHS标准且无卤素
应用领域
- CMOS数码相机
- CMOS数码摄像机
- 便携式设备
