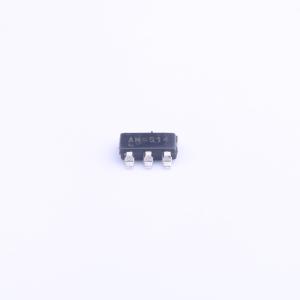

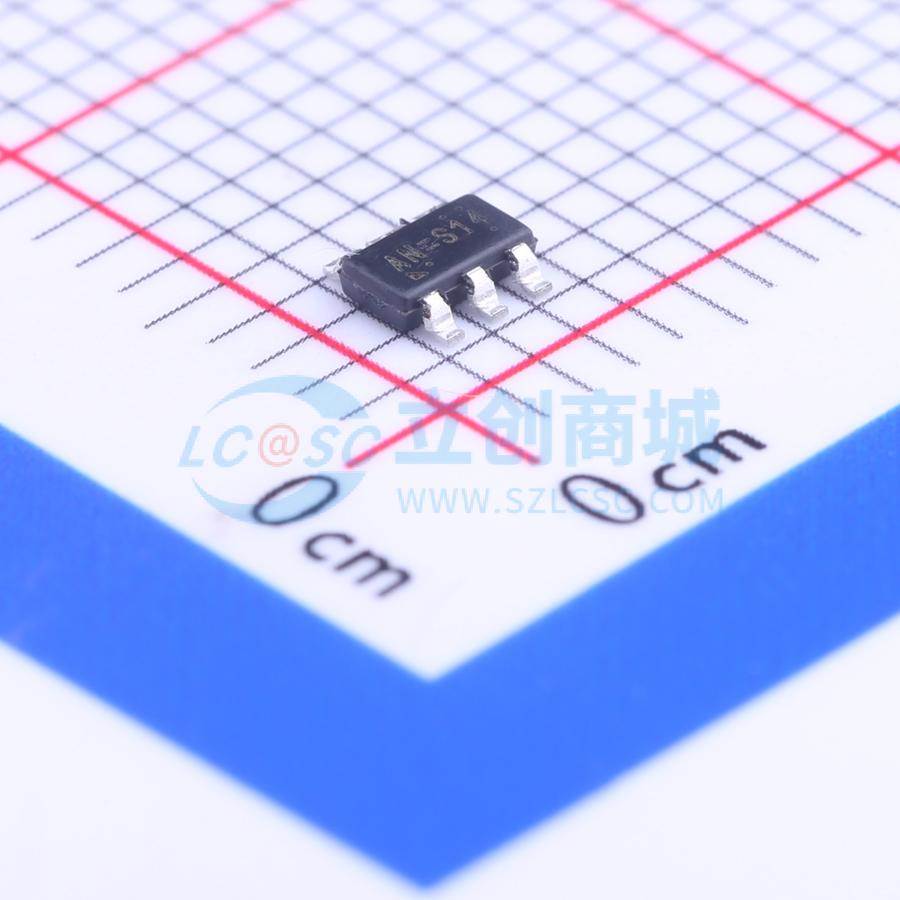

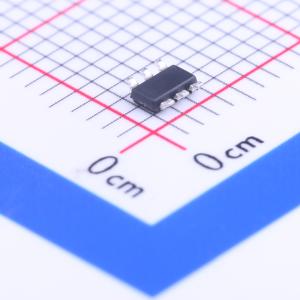

温馨提醒：图片仅供参考，商品以实物为准
RT9285BGJ6
小型封装、高性能、集成二极管白光LED驱动器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 是一款带有内部二极管的高频异步升压转换器，可支持2至5个白色LED用于背光和OLED电源。内部软启动功能可降低浪涌电流。该设备以1MHz固定开关频率运行，可使用小型外部组件并简化可能的电磁干扰问题。具备20V过压保护，可使用价格低廉、额定电压较低的小型输出电容器。LED电流最初由外部检测电阻RSET设置，反馈电压为250mV。TSOT-23-6和WDFN-8L 2x2封装为节省PCB空间和降低总物料清单成本提供了最佳解决方案。
- 品牌名称
- RICHTEK(立锜)
- 商品型号
- RT9285BGJ6
- 商品编号
- C130837
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.039克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 工作电压(DC) | 2.7V~5.5V | |
| 开关频率 | 1MHz | |
| 通道数 | 1 | |
| 调光 | PWM |
| 属性 | 参数值 | |
|---|---|---|
| 特性 | 过压保护(OVP)；欠压保护(UVP) | |
| 拓扑结构 | 升压 | |
| 工作温度 | -40℃~+125℃ | |
| 开关管(内置/外置) | 内置 |
商品概述
RT9285是一款带有内部二极管的高频异步升压转换器，可以支持2到5个白色LED用于背光和OLED电源。内部软启动功能可以减少浪涌电流。该器件以1MHz固定开关频率工作，允许使用小型外部元件，并简化了可能的电磁干扰问题。该器件具有20V过电压保护，允许使用低成本和小尺寸的低额定电压输出电容。LED电流通过外部检测电阻RSET设置，反馈电压为250mV。小巧的TSOT-23-6和WDFN-8L 2x2封装类型提供了节省PCB空间和总物料成本的最佳解决方案。
商品特性
- 输入电压工作范围：2.7V 至 5.5V
- 最高可达85%的效率
- 内置22V N沟道MOSFET
- 1MHz开关频率
- 内置二极管
- 带零涌流的数字调光
- 输入欠压锁定保护
- 输出过压保护
- 内部软启动和补偿
- TSOT-23-6 和 8引脚WDFN封装
- 符合RoHS标准且100%无铅(Pb)
应用领域
- 手机
- 数码相机
- PDA和智能手机
- 可能是指测量仪器或设备
- MP3播放器
- OLED电源
